電線電纜的基本結構

Time:2023-02-23   Visits:1119

一般電線電纜最基本的結構有導體、絕緣層及外護層,根據要求可再增加屏蔽層、護層、鎧裝層、云母帶等,為了讓電線電纜有圓整性,可再輔加一些填充材料,如棉紙、麻繩、麥拉、鋁箔等。

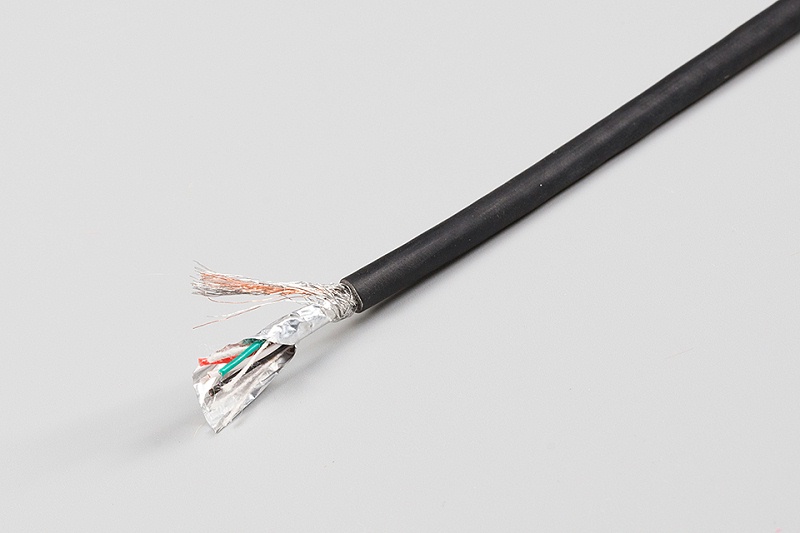

辰安RVVP編織屏蔽護套線 (1)


導體是傳輸電流或信號的載體,其他結構都是作防護用。防護的性能根據電纜產品的需要總體上有三種,一種是保護電纜本身各單元不相互或減少影響,如耐壓,耐熱,防電磁場產生的損耗,通信電纜防信號相互干擾等。另一種防護是保護導體中的電流不對外部產生影響,如防止電流外泄,防電磁波外泄等;最后一種保護外界不對電纜部產生影響,如抗壓、抗拉、耐熱、耐候、耐燃、防水、抗電磁波干擾等。

1)導體(或稱導電線芯):
其作用是傳導電流。有實芯和絞合之分。

材料有銅、鋁、銀、銅包鋼、鋁包鋼等,主要用的是銅與鋁。銅的導電性能比鋁要好得多。銅導體的電阻率國家標準要求不小于0.017241Ω.mm/m(20℃時),鋁導體的的電阻率要求不小于0.028264Ω.mm/m(20℃時)。

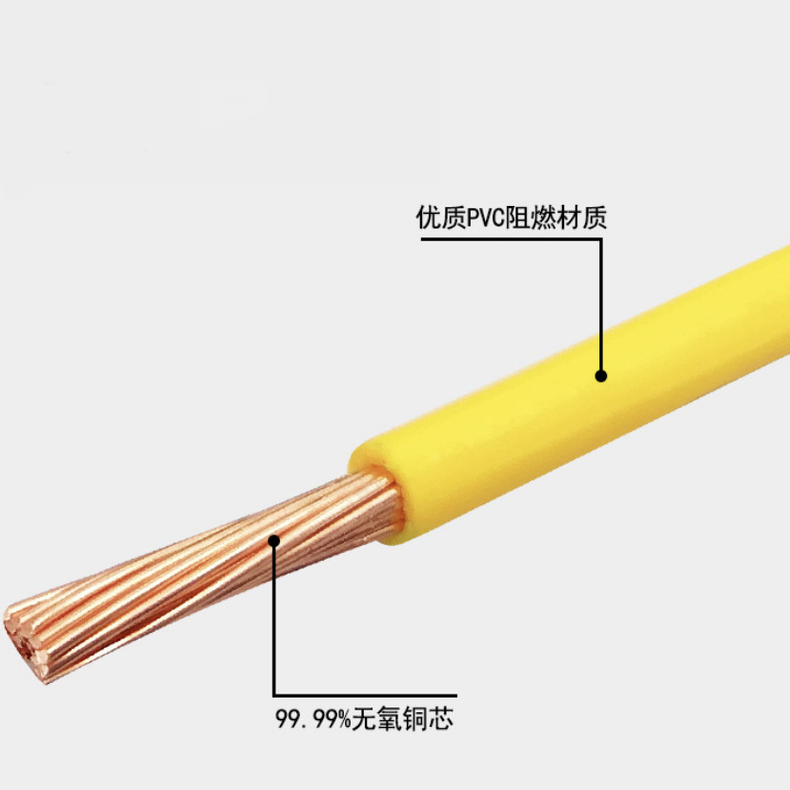

H05V-K單芯電子線-無錫辰安 (4)


2)耐火層:

只有耐火型電纜有此結構。

其作用是在火災中電纜能經受一定時間,給人逃生時多一些時間?,F(xiàn)在使用的材料主要是云母帶。火災中,電纜會很快燃燒,因云母帶的云母片耐高溫,且又有絕緣作用,在火災中能保護導體運行一定時間。

3)絕緣層:
包覆在導體外,其作用是隔絕導體,承受相應的電壓,防止電流泄漏。

絕緣材料有多種多樣,如聚氯乙烯(PVC)、聚乙烯(PE)、交聯聚乙烯(XLPE)、橡皮(橡皮種類較多,有丁睛橡膠、氯丁橡膠、丁苯橡膠、乙丙橡膠等)、氟塑料、尼龍、絕緣紙等。

這些材料最主要的性能就是絕緣性能要好,其他的性能要求根據電纜使用要求各有不同,有的要求介電系數要小,以減少損耗,有的要求有阻燃性能或能耐高溫,有的要求電纜在燃燒時不會或少產生濃煙或有害氣體,有的要求能耐油、耐腐蝕,有的則要求柔軟等。

4)屏蔽層:
在絕緣層外,外護層,作用是限制電場和電磁干擾。

對于不同類型的電纜,屏蔽材料也不一樣,主要有:銅絲編織、銅絲纏繞、鋁絲(鋁合金絲)編織、銅帶、鋁箔、鋁(鋼)塑帶、鋼帶等繞包或縱包等。

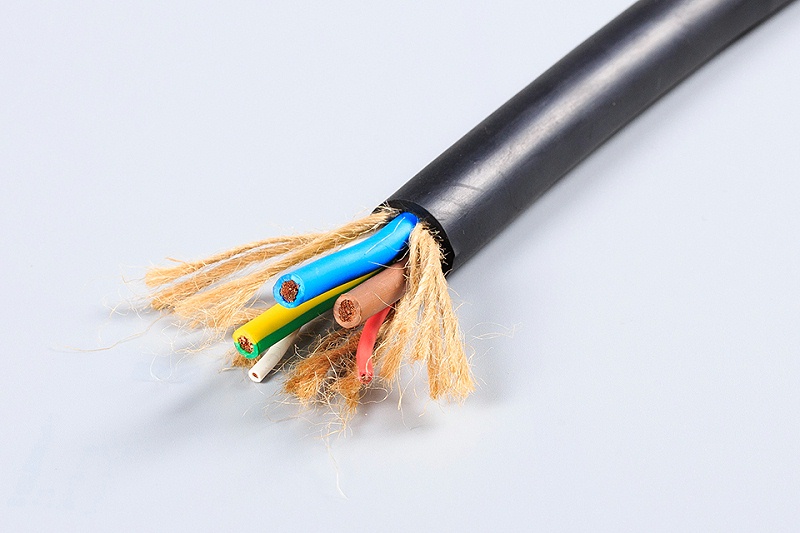

辰安產品圖(151)
5)填充層:
填充的作用主要是讓電纜圓整、結構穩定,有些電纜的填充物還起到阻水、
耐火等作用。

主要的材料有聚丙烯繩、玻璃纖維繩、石棉繩、橡皮等,種類很多,性能要求非吸濕性材料,還不能導電。

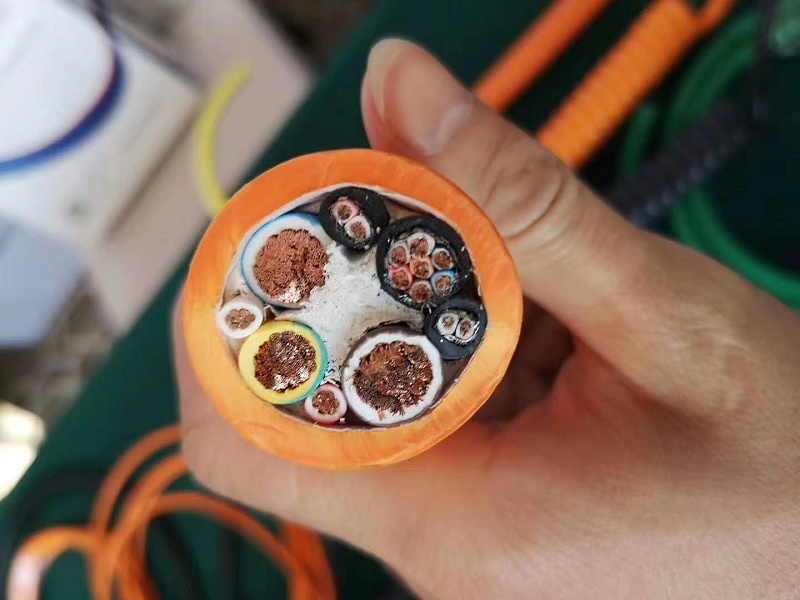

辰安產品圖 (18)
6)護層:
護層作用是保護絕緣線芯不被鎧裝層或屏蔽層損傷用
。
護層有擠包、繞包和縱包等幾種形式。對要求高的采用擠包形,要求低的采用繞包或縱包形式。
現在繞包用的材料也多種多樣,如鋼帶鎧裝的護層,有采用PVC帶繞包的,也有采用聚丙烯帶(很薄的,表面做成顆粒凸起來湊厚度)繞包的。

7)鎧裝層:
鎧裝層作用是保護電纜不被外力損傷。
最常見的是鋼帶鎧裝與鋼絲鎧裝,還有鋁帶鎧裝、不銹鋼帶鎧裝等。
鋼帶鎧裝主要作用是抗壓用,鋼絲鎧裝主要是抗拉用。根據電纜的大小,鎧裝用的鋼帶厚度是不一樣的,這在各電纜標準中都有規定。

8)外護層:
在電纜最外層起保護作用的部件。
主要有三種類:塑料類、橡皮類及金屬類。
其中塑料類最常用的是聚氯乙烯塑料、聚乙烯塑料,還有根據電纜特性有阻燃型、低煙低鹵型、低煙無鹵型等。
辰安產品圖 (53)
