UL3613
-
產品說明/ DESCRIPTION

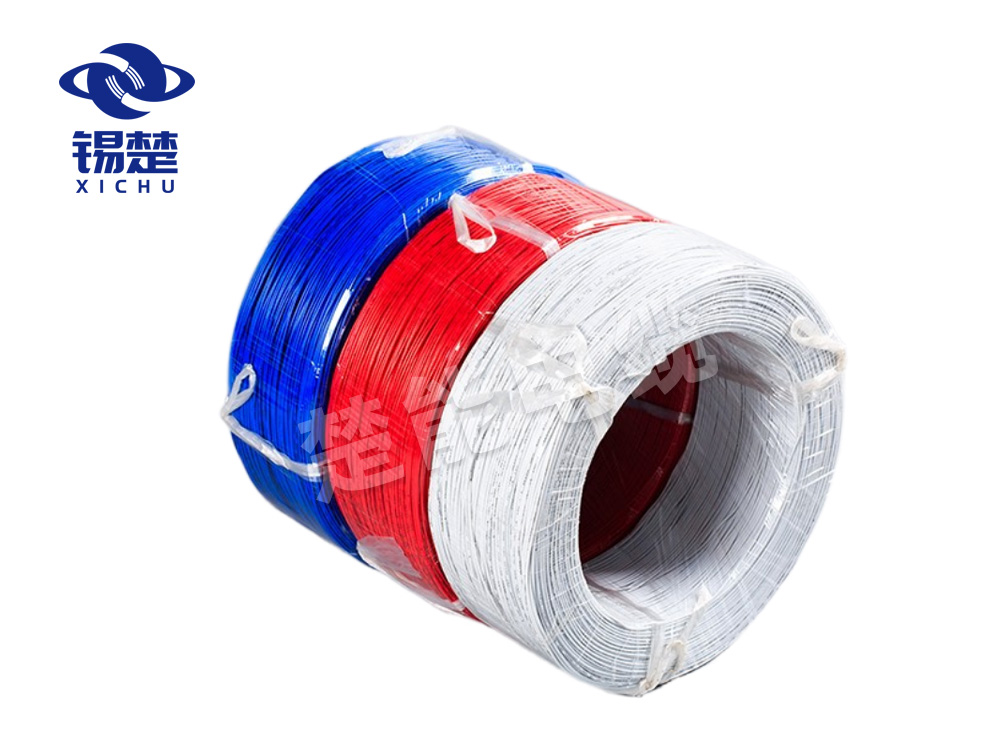

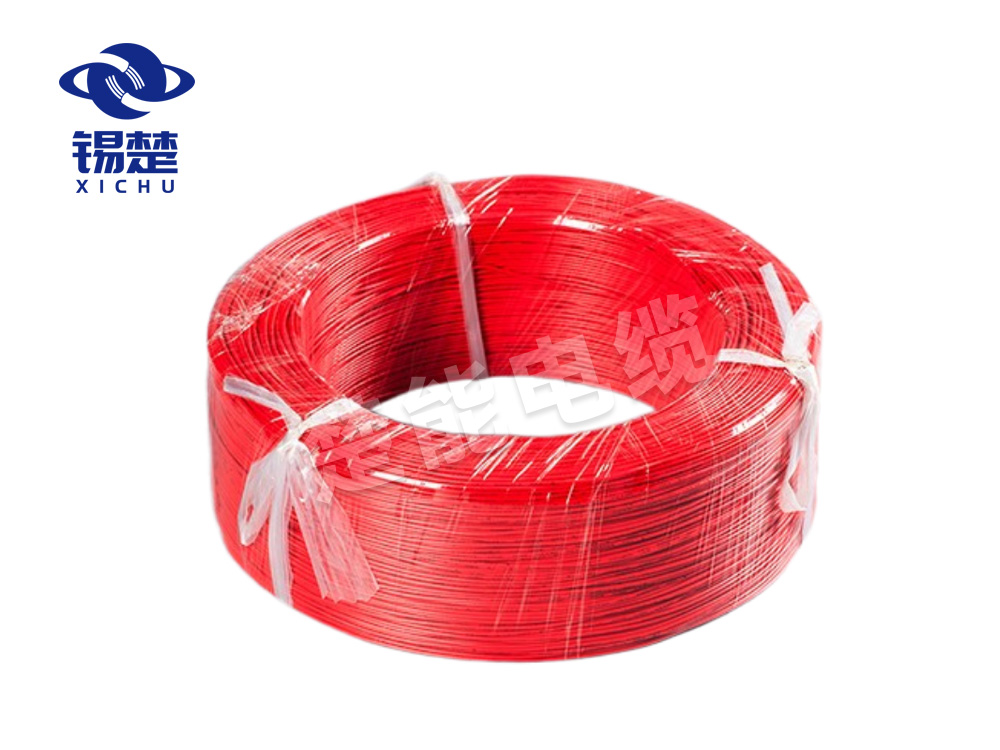

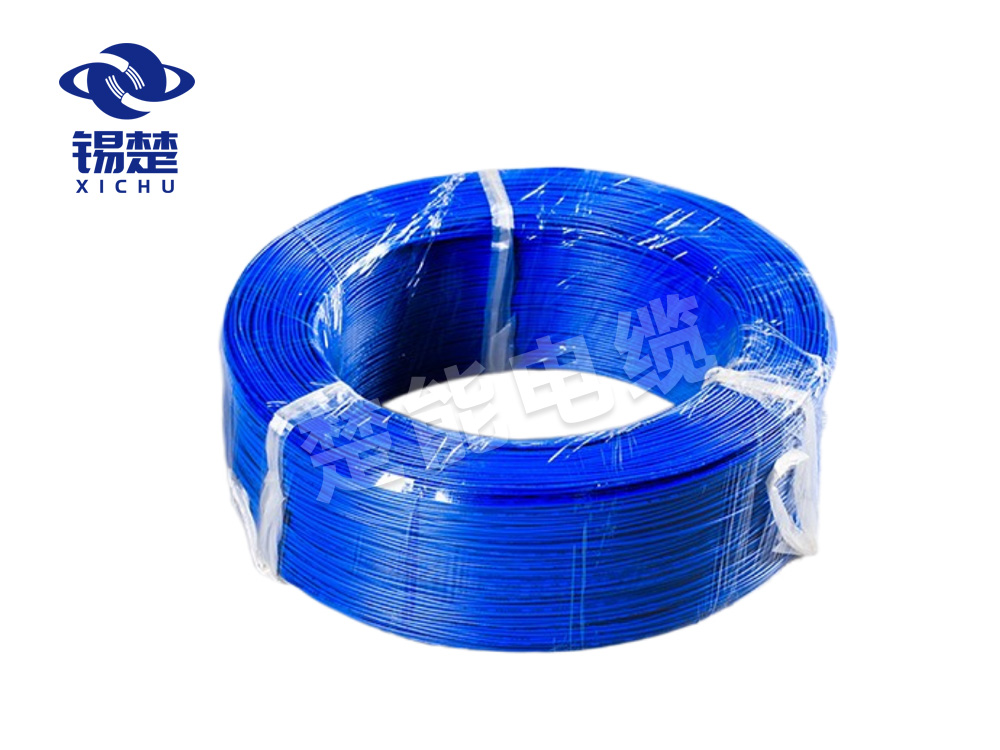

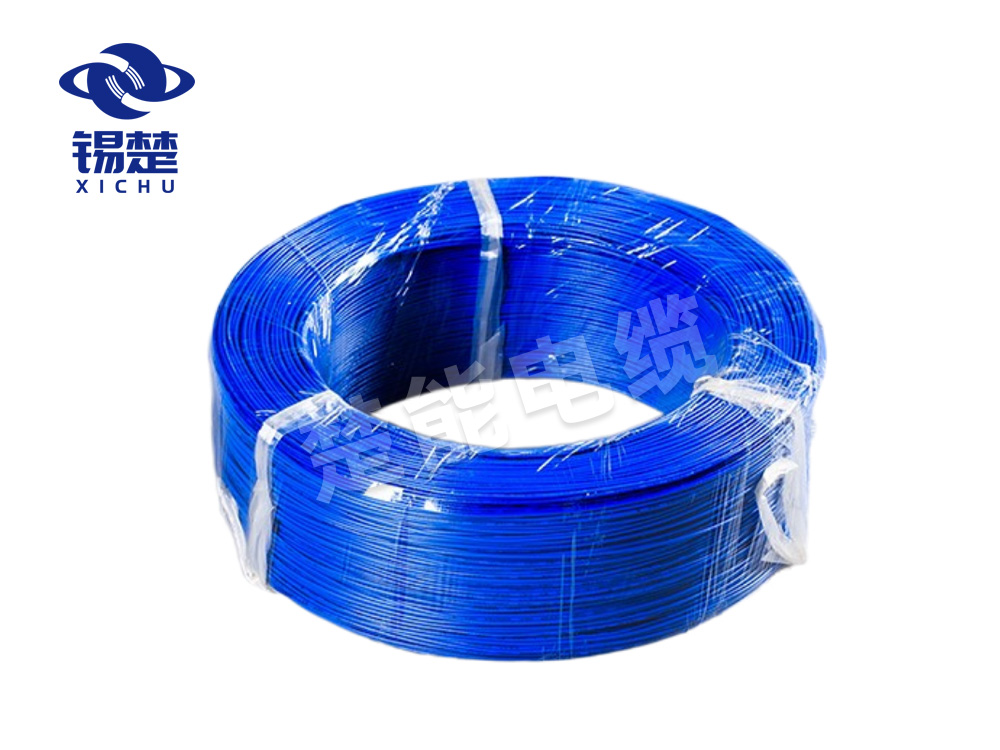

UL3613 XLPE 新能源儲能動力線纜
額定溫度：150oC
額定電壓：3000V AC
顏色可選：藍、黑、棕、綠、紅、紫、白、黃、橙（可定制）
執行標準：UL758，UL1581
導體使用單根或絞合 鍍錫銅或裸銅
PVC絕緣，符合ROHS、REACH環保標準
絕緣采用交聯聚乙烯絕緣
通過UL FT2水平燃燒測試
絕緣厚度均勻，易剝，易裁
產品廣泛用于一般電子，電器設備內部連接線，主要用于電力儲能系統中直流側的電池模塊之間、電池簇之間、電池簇與匯流箱及電池簇與儲能變流器之間的連接，具有優異的電氣性能，低煙、無鹵、阻燃性能
-
產品參數/ PARAMETER
UL3613產品參數 150℃ 3000V 導體線規(AWG) 導體結構 Conductor 導體外徑 絕緣厚度 電纜外徑 最大導體電阻（Ω/kft） (AWG) Construction
(no/mm)Conductor outer
diameter(mm)Insulation
thickness(mm)Wire O.D
(mm)Max Cond. Resistance
（Ω/km ,20oC）30 7/0.10 0.30 0.38 1.15 381 28 7/0.127 0.38 0.38 1.20 239 26 7/0.16 0.48 0.38 1.30 150 24 11/0.16 0.61 0.38 1.45 94.2 22 17/0.16 0.76 0.38 1.60 59.4 20 26/0.16 0.94 0.38 1.80 36.7 18 16/0.254 1.15 0.38 2.00 23.2 16 26/0.254 1.50 0.38 2.40 14.6 14 41/0.254 1.88 0.38 2.70 8.96 12 65/0.254 2.36 0.38 3.35 5.64 10 105/0.254 3.10 0.38 4.00 3.55 以上數據僅供參考，不作為正式的設計依據，產品規格以雙方確認的規格書承認為準！
