UL10271
-
產品說明/ DESCRIPTION

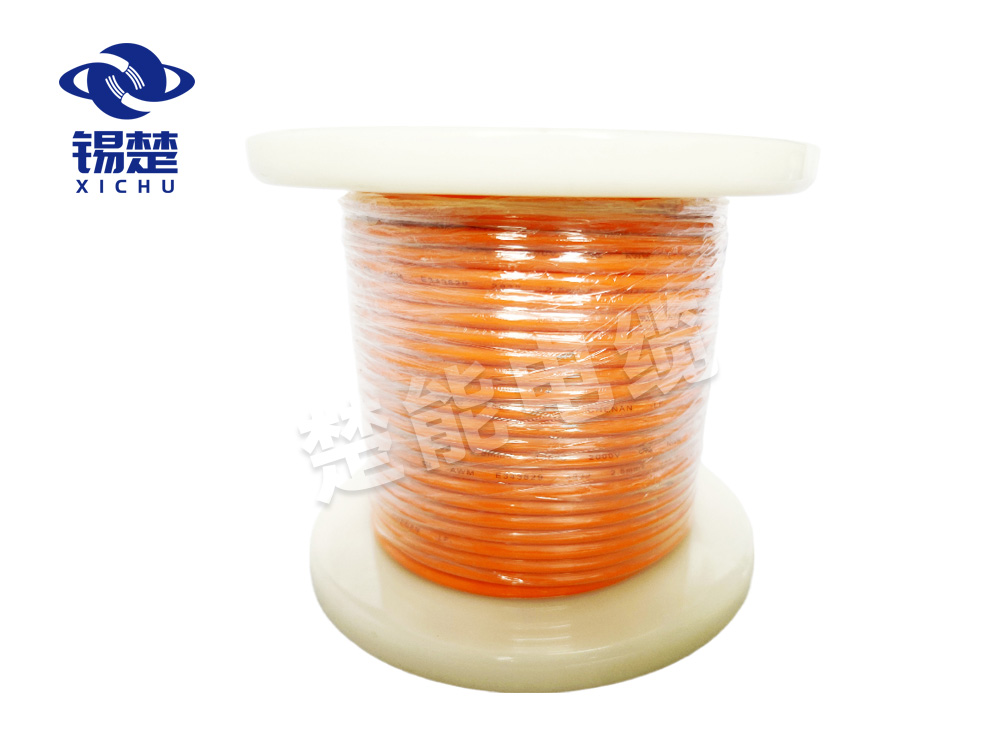

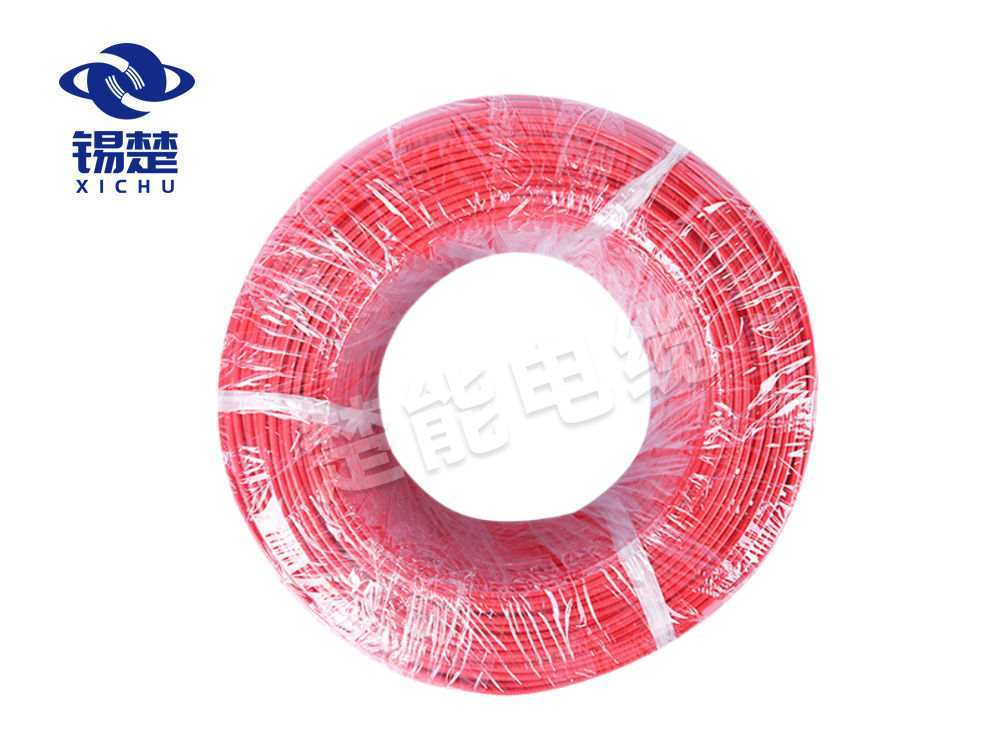

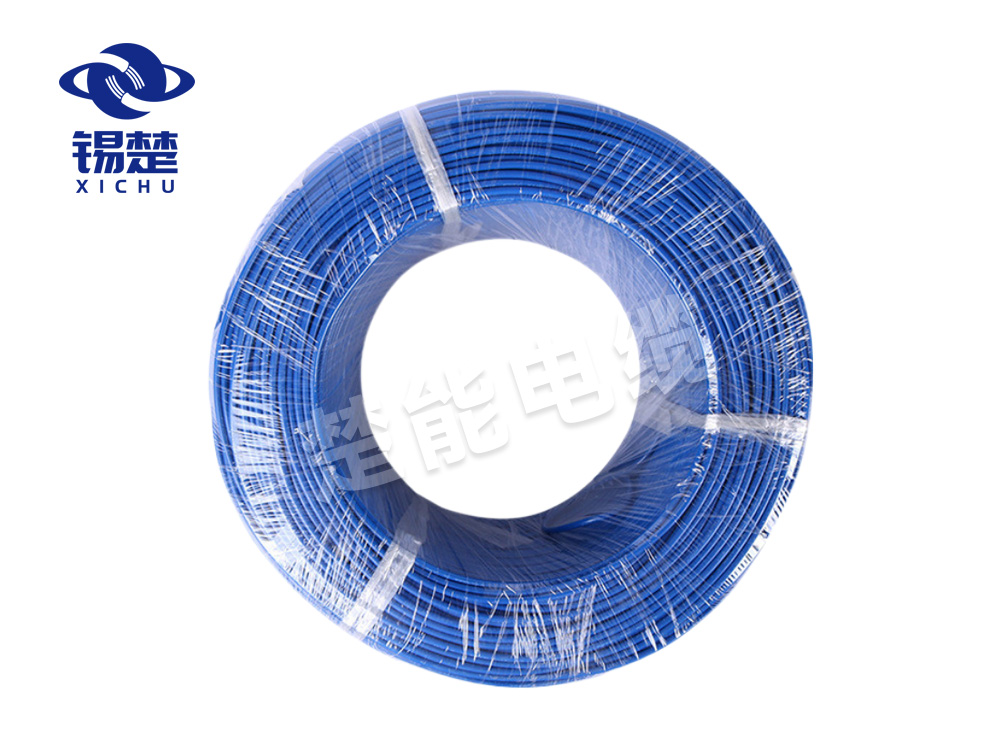

UL10271 新能源高壓動力線纜
額定溫度：60℃；80℃；90℃；105℃
額定電壓：1000V
顏色可選：藍、黑、棕、綠、紅、紫、白、黃、橙（可定制）
參考標準：UL758，UL1581
導體使用實心或絞合圓形 鍍錫銅或裸銅
PVC絕緣，符合ROHS、REACH環保標準
通過UL VW-1及CSA FT1阻燃測試
使用標準絕緣厚度、易裁線、易剝皮
產品廣泛用于一般電子，電器設備內部連接線
-
產品參數/ PARAMETER
UL10271產品參數 60℃/80℃/90℃/105℃ 1000V 導體線規(AWG) 導體結構 Conductor 導體外徑 絕緣厚度 電纜外徑 最大導體電阻（Ω/kft） (AWG) Construction
(no/mm)Conductor outer
diameter(mm)Insulation
thickness(mm)Wire O.D
(mm)Max Cond. Resistance
（Ω/km ,20oC）30 7/0.10 0.30 0.58 1.55 381 28 7/0.127 0.38 0.58 1.65 239 26 7/0.16 0.48 0.58 1.75 150 24 11/0.16 0.61 0.58 1.90 94.2 22 17/0.16 0.76 0.58 2.05 59.4 20 26/0.16 0.94 0.58 2.25 36.7 18 16/0.254 1.15 0.58 2.50 23.2 16 26/0.254 1.50 0.58 2.80 14.6 14 41/0.254 1.88 0.58 3.20 8.96 12 65/0.254 2.36 0.58 3.65 5.64 10 105/0.254 3.10 0.58 4.40 3.55 8 168/0.254 4.25 1.15 6.60 2.23 6 266/0.254 5.35 1.53 8.50 1.40 4 420/0.254 6.70 1.53 9.80 0.88 3 532/0.254 7.55 1.53 10.70 0.70 2 665/0.254 8.45 1.53 11.60 0.55 1 836/0.254 9.50 2.04 13.70 0.44 1/0 1045/0.254 10.60 2.04 14.80 0.35 2/0 1330/0.254 12.00 2.04 16.20 0.28 3/0 1672/0.254 13.45 2.04 17.60 0.22 以上數據僅供參考，不作為正式的設計依據，產品規格以雙方確認的規格書承認為準！
