EVP 屏蔽電線
-
產品說明/ DESCRIPTION

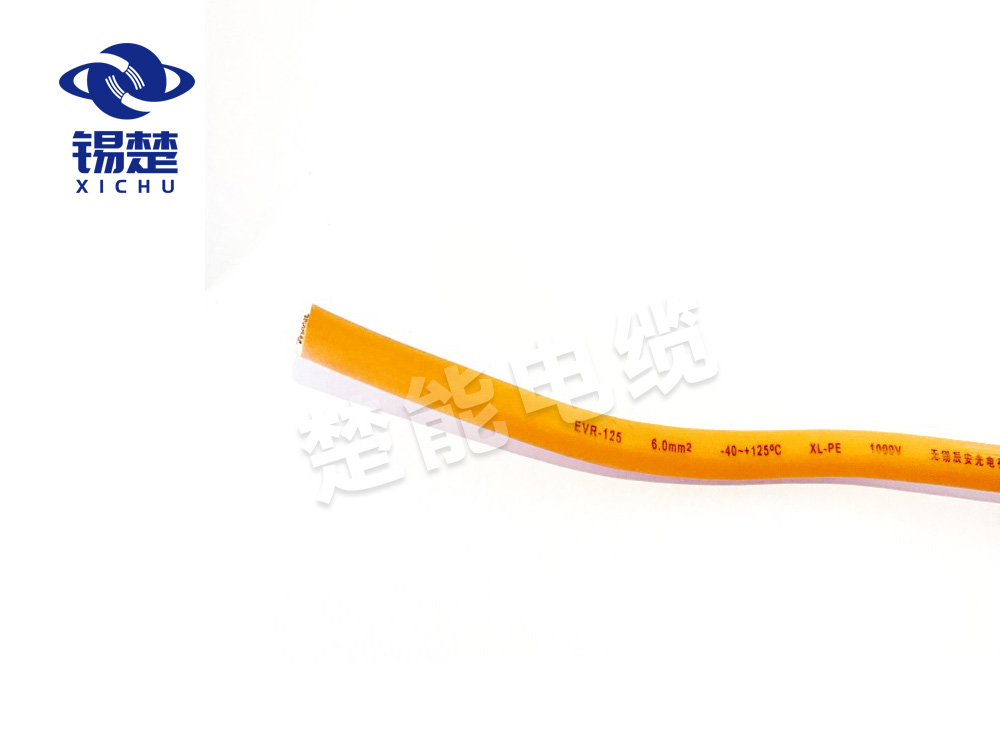

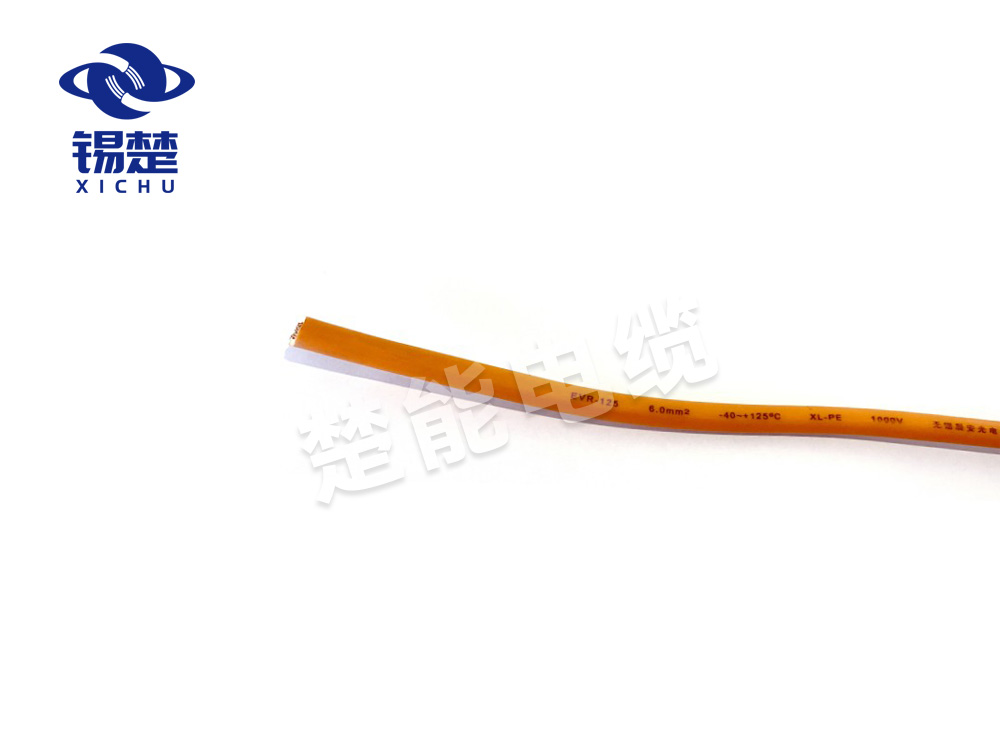

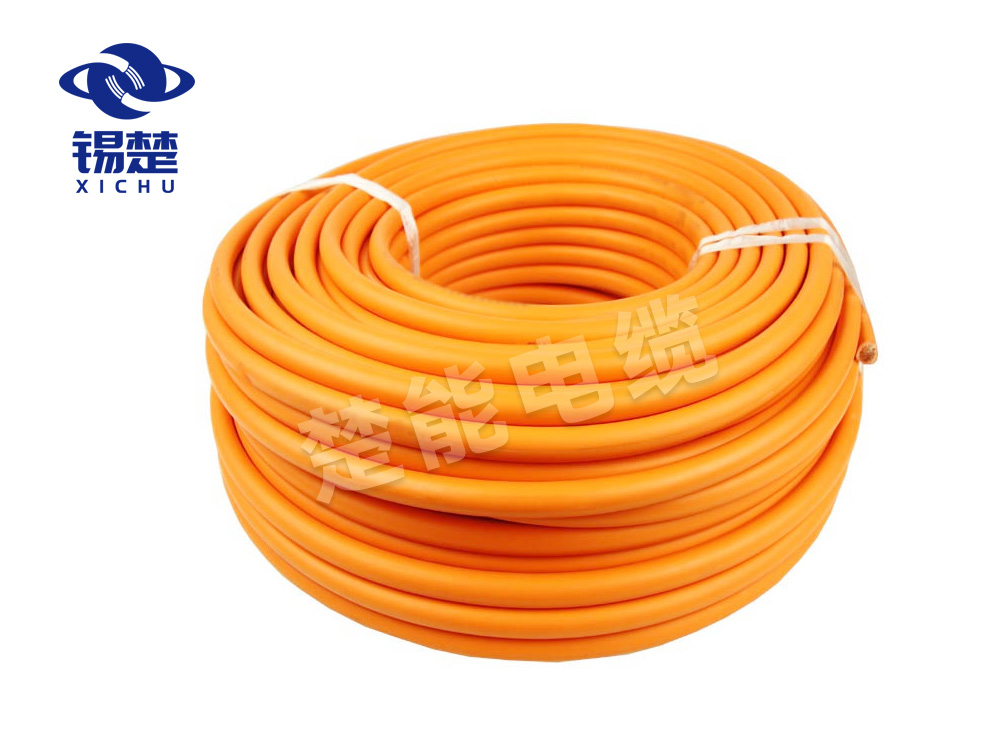

EVP 新能源高壓屏蔽線纜
使用溫度-40℃~125℃；-40℃~150℃；
額定電壓：1000V/1500V
顏色可選：黑、紅、橙（可定制）
導體使用實心或絞合圓形絞合軟裸銅
絕緣:125℃-150℃熱固性彈性體；125℃環保熱塑性彈性體TPE

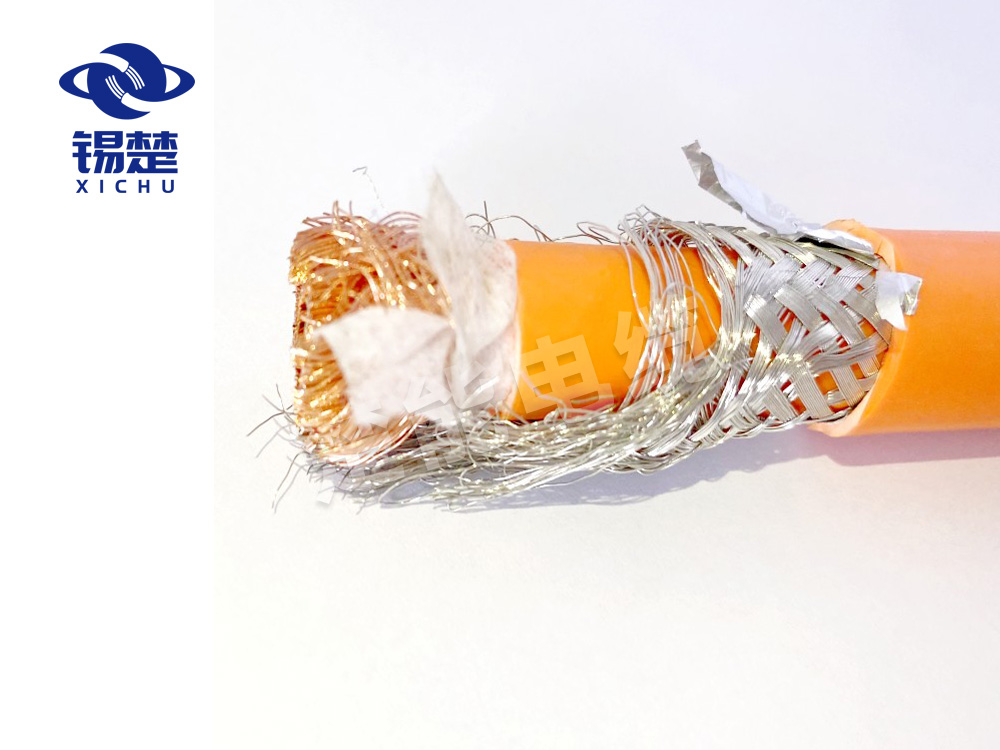

屏蔽物:鍍錫軟銅絲編織而成
護 套:125℃-150℃熱固性彈性體；125℃環保熱塑性彈性體TPE
彈性體材料具有極佳的柔軟性，易于安裝使用；
耐寒、耐磨、耐油；良好的EMI、EMC抗電磁干擾能力；
通過單根垂直燃燒測試，良好的抗延燃性。
符合歐盟RoHS環保指令，并由SGS檢測通過
使用標準絕緣厚度、易裁線、易剝皮
具有防雨水、耐高溫、耐低溫、耐寒、耐磨、耐油、易彎曲、抗外載壓力及熱應力、抗開裂等特性
用于電動汽車車內電池高壓系統，易彎曲，電磁屏蔽電纜。
-
產品參數/ PARAMETER
EVP汽車屏蔽線參數 -40℃~125℃；-40℃~150℃ 1000V/1500V 截面積
(mm2)導體 絕緣層 護套層 成品外徑
(mm)銅絲根數/標稱直徑
(n/nom.mm)20℃導體
最大直流電阻
(mΩ/m)絕緣厚度
/最薄點絕緣外徑
(mm)外被厚度
/最薄點0.5 17/0.193±0.004 37.1 0.8/0.62 2.5±0.2 0.8/0.58 4.8±0.2 0.75 25/0.193±0.004 24.7 0.8/0.62 2.7±0.2 0.8/0.58 5.0±0.2 1.0 33/0.193±0.004 18.5 0.8/0.62 2.9±0.2 0.8/0.58 5.2±0.2 1.5 50/0.193±0.004 12.7 0.8/0.62 3.2±0.3 0.8/0.58 5.5±0.3 2.5 84/0.193±0.004 7.60 0.8/0.62 3.6±0.2 0.8/0.58 5.9±0.2 2.5 84/0.193±0.004 7.60 0.6/0.44 3.2±0.2 0.7/0.58 5.2±0.2 4 140/0.193±0.004 4.71 0.8/0.62 4.4±0.3 1.0/0.75 7.1±0.3 4 56/0.30±0.004 4.71 0.6/0.44 3.8±0.3 0.6/0.5 5.8±0.2 4 140/0.193±0.004 4.71 0.8/0.62 4.4±0.3 0.9/0.75 6.8±0.2 6 203/0.193±0.004 3.14 0.8/0.62 5±0.3 1.0/0.75 7.7±0.3 6 203/0.193±0.004 3.14 0.6/0.44 4.7±0.3 0.6/0.45 6.7±0.3 6 203/0.193±0.004 3.14 0.5/0.34 4.4±0.3 0.6/0.45 6.3±0.2 10 329/0.193±0.004 1.82 1.0/0.80 6.3±0.3 1.3/1.01 9.6±0.3 10 329/0.193±0.004 1.82 1.0/0.80 6.3±0.3 0.8/0.60 8.6±0.3 16 546/0.193±0.004 1.16 1.1/0.89 7.7±0.4 1.3/1.01 11.0±0.4 25 855/0.193±0.004 0.743 1.3/1.07 9.6±0.4 1.5/1.18 13.3±0.4 25 855/0.193±0.004 0.743 1.6/1.35 10.2±0.4 1.5/1.18 14.0±0.4 25 855/0.193±0.004 0.743 0.9/0.60 8.9±0.4 1.25/0.9 11.9±0.3 35 1197/0.193±0.004 0.527 1.3/1.07 10.4±0.4 1.5/1.18 14.1±0.4 35 1197/0.193±0.004 0.527 1.3/1.07 10.4±0.4 1.7/1.38 14.5±0.3 50 1739/0.193±0.004 0.368 1.5/1.25 13±0.4 1.7/1.35 17.1±0.4 50 1739/0.193±0.004 0.368 1.3/1.15 12.6±0.4 1.5/1.35 16.1±0.4 50 1739/0.193±0.004 0.368 1.5/1.25 13±0.4 2.0/1.55 18.1±0.2 50 1739/0.193±0.004 0.368 1.5/1.25 13±0.3 1.6/1.26 20.7±0.3 50 1739/0.193±0.004 0.368 1.3/1.15 12.6±0.4 1.5/1.35 15.5±0.3 70 2405/0.193±0.004 0.259 1.5/1.25 14±0.4 1.7/1.35 18.1±0.3 70 2405/0.193±0.004 0.259 2.0/1.82 15±0.4 2.0/1.82 19.6±0.4 95 3219/0.193±0.004 0.196 1.5/1.25 16.5±0.4 1.7/1.35 20.6±0.4 95 3219/0.193±0.004 0.196 2.0/1.65 17.5±0.4 2.0/1.65 22.5±0.3 120 4080/0.193±0.004 0.153 1.5/1.25 18.4±0.4 1.7/1.35 22.5±0.4 120 4080/0.193±0.004 0.153 2.0/1.65 19.4±0.4 1.7/1.35 23.5±0.4 以上數據僅供參考，不作為正式的設計依據，產品規格以雙方確認的規格書承認為準！
