EV 非屏蔽電線
-
產品說明/ DESCRIPTION

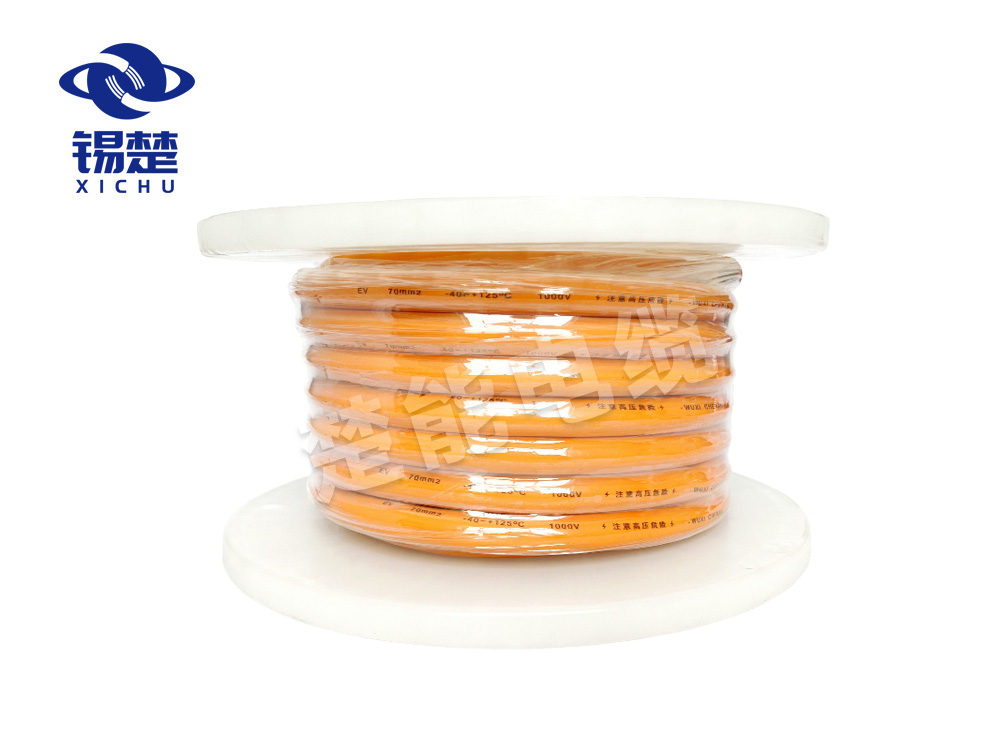

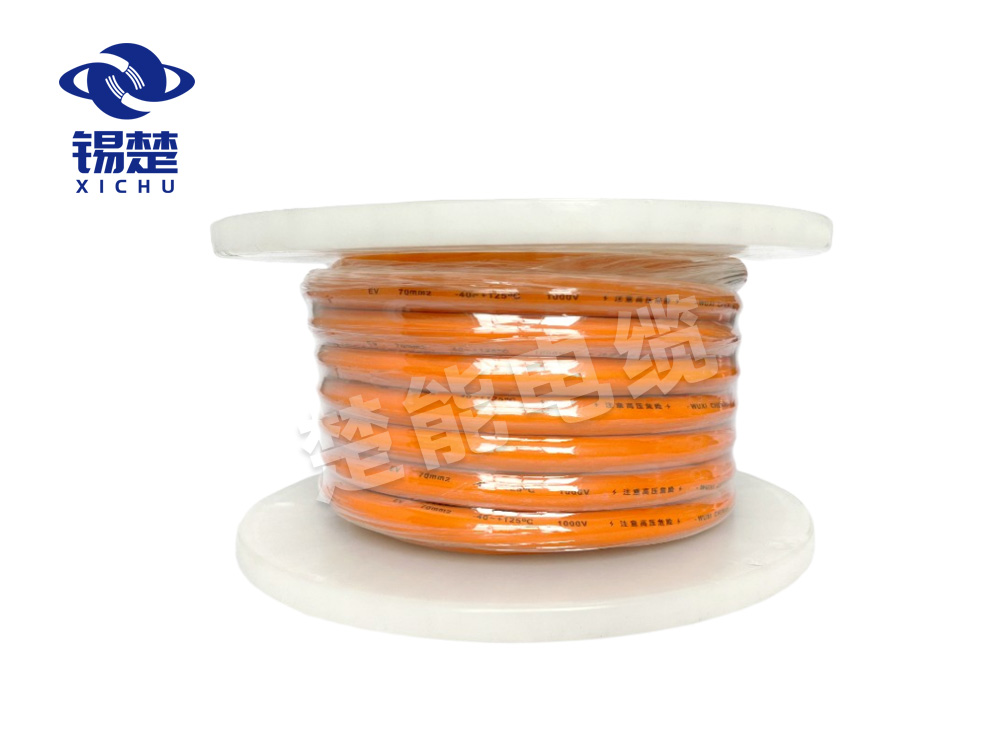

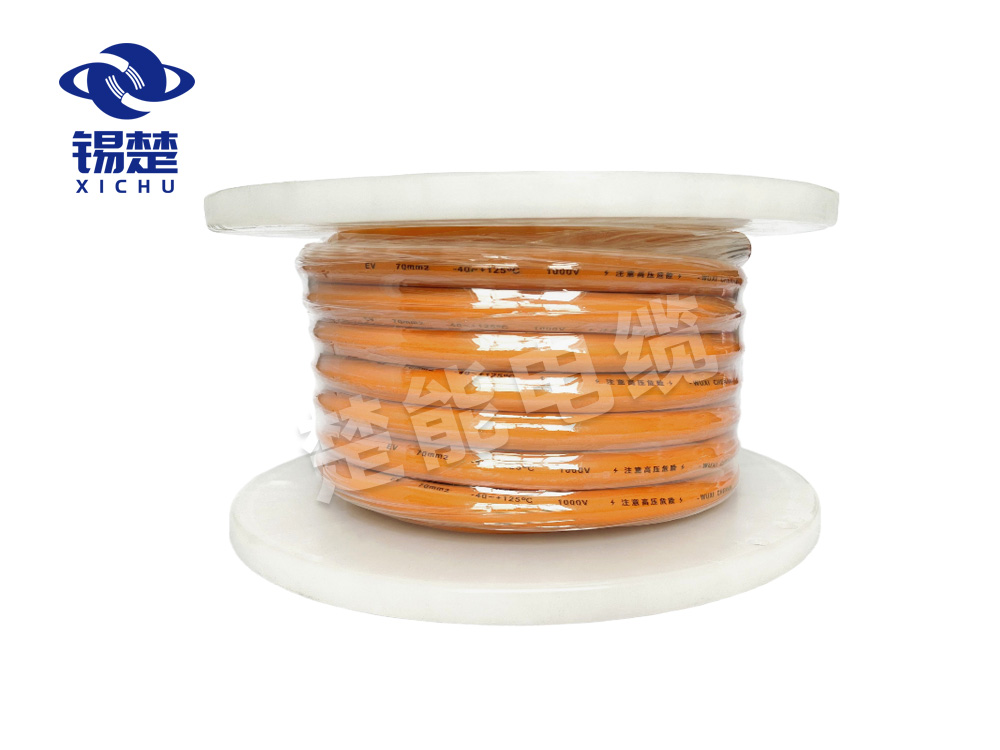

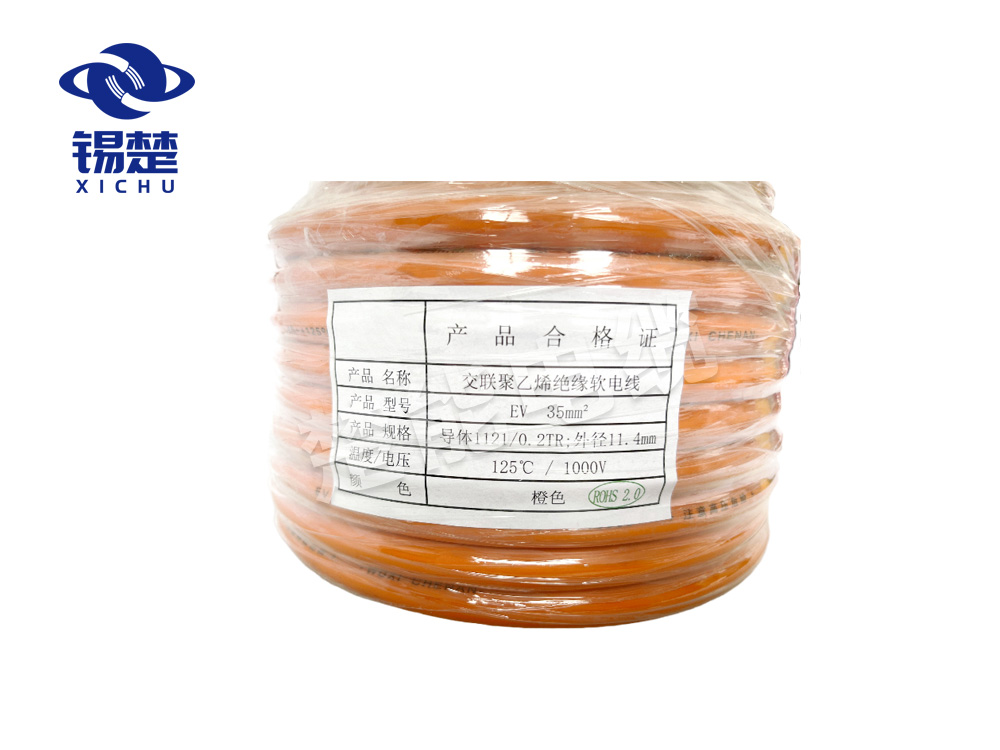

EV 新能源汽車充電樁非屏蔽電線纜
溫度等級:-40℃~125℃
額定電壓:1000V/1500V;
顏色可選：黑、紅、橙（可定制）
導體使用絞合導體 裸銅
絕緣體:125℃低煙無鹵XLPE
通過單根垂直燃燒測試，具有抗延燃性
符合歐盟RoHS環保指令，并由SGS檢測通過
使用標準絕緣厚度、易裁線、易剝皮
具有防雨水、耐高溫、耐低溫、耐寒、耐磨、耐油、易彎曲、抗外載壓力及熱應力、抗開裂等特性。
用于電動汽車充電樁與充電口、或具有對充電飽和、
安全預警等方面的控制信號傳輸功能的車輛充放電預警控制系統。
-
產品參數/ PARAMETER
EV汽車非屏蔽電線產品參數 -40℃~125℃ 1000V /1500V 截面積(mm2) 導體 絕緣層 銅絲根數/標稱直徑
(n/nom.mm)20℃導體
最大直流電阻(mΩ/m)絕緣厚度/最薄點 成品外徑 0.5 17/0.193±0.004 37.1 0.8/0.62 2.5±0.2 0.75 25/0.193±0.004 24.7 0.8/0.62 2.7±0.2 1.0 33/0.193±0.004 18.5 0.8/0.62 2.9±0.2 1.5 50/0.193±0.004 12.7 0.8/0.62 3.2±0.2 2.5 84/0.193±0.004 7.60 0.8/0.62 3.6±0.2 4 140/0.193±0.004 4.71 0.8/0.62 4.4±0.2 6 203/0.193±0.004 3.14 0.8/0.62 5±0.3 6 203/0.193±0.004 3.14 0.8/0.62 5±0.3 10 329/0.193±0.004 1.82 1.0/0.80 6.3±0.3 16 546/0.193±0.004 1.16 1.1/0.89 7.7±0.3 25 855/0.193±0.004 0.743 1.3/1.07 9.6±0.3 25 855/0.193±0.004 0.743 1.7/1.35 10.4±0.3 35 1197/0.193±0.004 0.527 1.3/1.07 10.4±0.4 35 1197/0.193±0.004 0.527 1.8/1.65 11.4±0.2 50 1739/0.193±0.004 0.368 1.5/1.25 13±0.4 50 1739/0.193±0.004 0.368 1.8/1.65 13.6±0.3 70 2405/0.193±0.004 0.259 1.5/1.25 14±0.4 70 2405/0.193±0.004 0.259 2.0/1.65 15.5±0.3 95 3219/0.193±0.004 0.196 1.5/1.25 16.5±0.4 95 3219/0.193±0.004 0.196 2.3/1.75 18.2±0.3 120 4080/0.193±0.004 0.153 1.5/1.25 18.4±0.4 120 4080/0.193±0.004 0.153 2.1/1.75 19.6±0.4 以上數據僅供參考，不作為正式的設計依據，產品規格以雙方確認的規格書承認為準！
