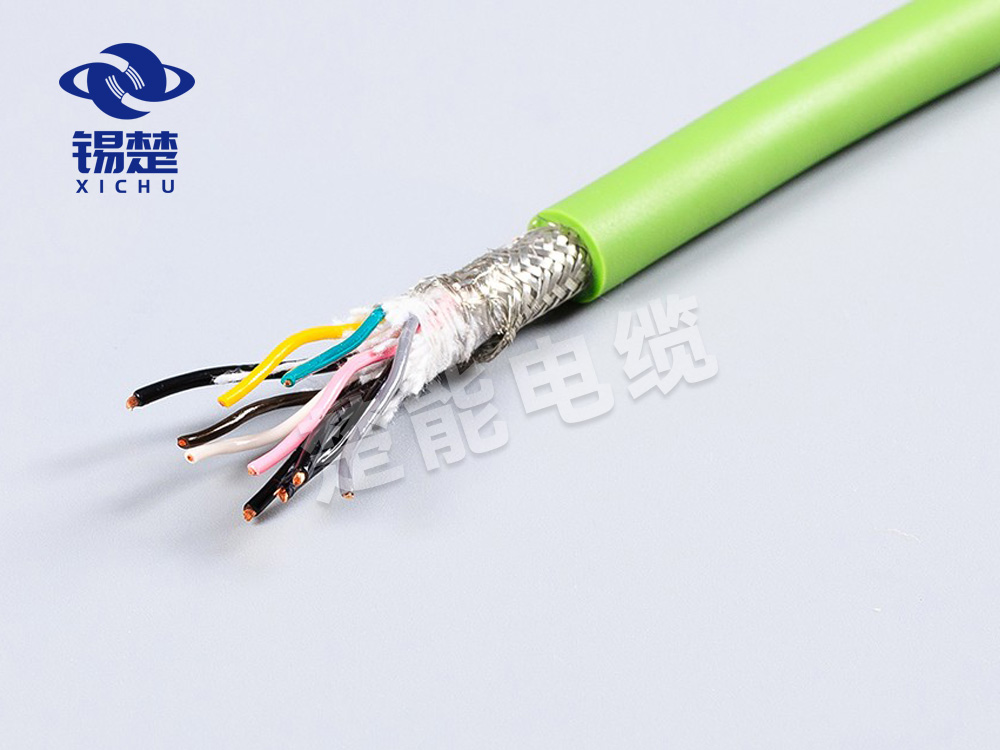

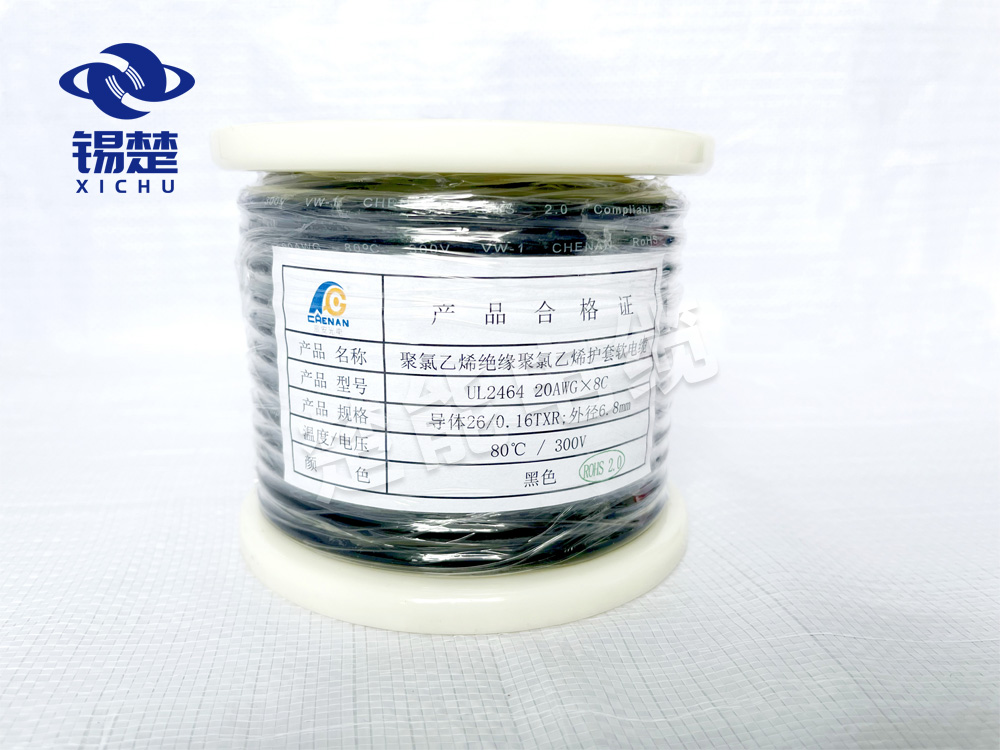

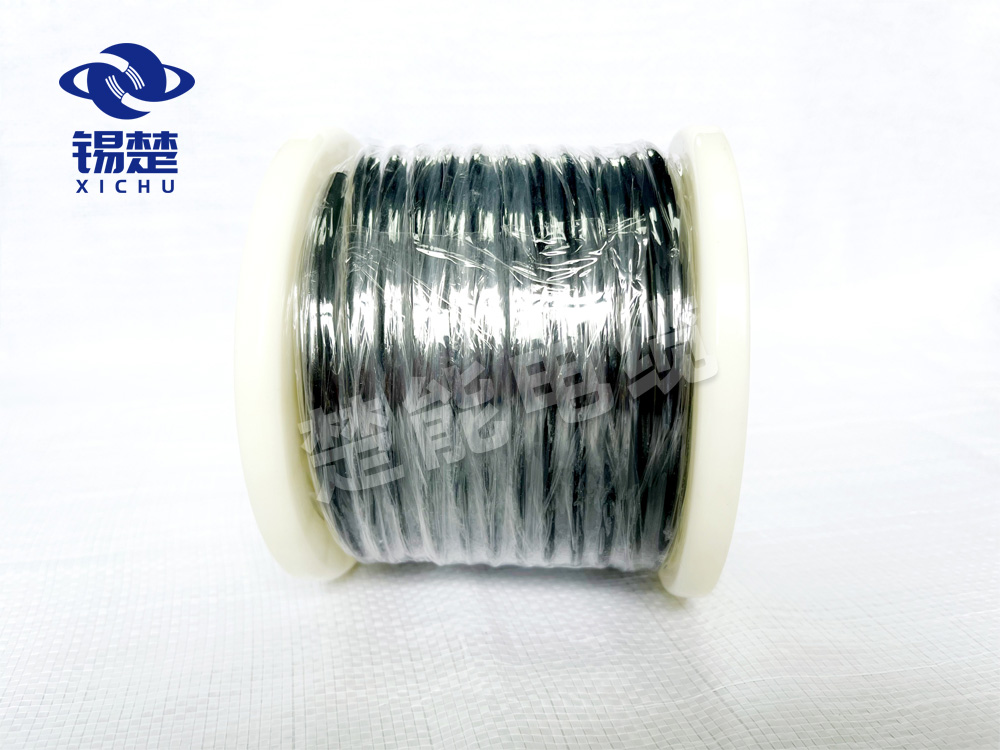

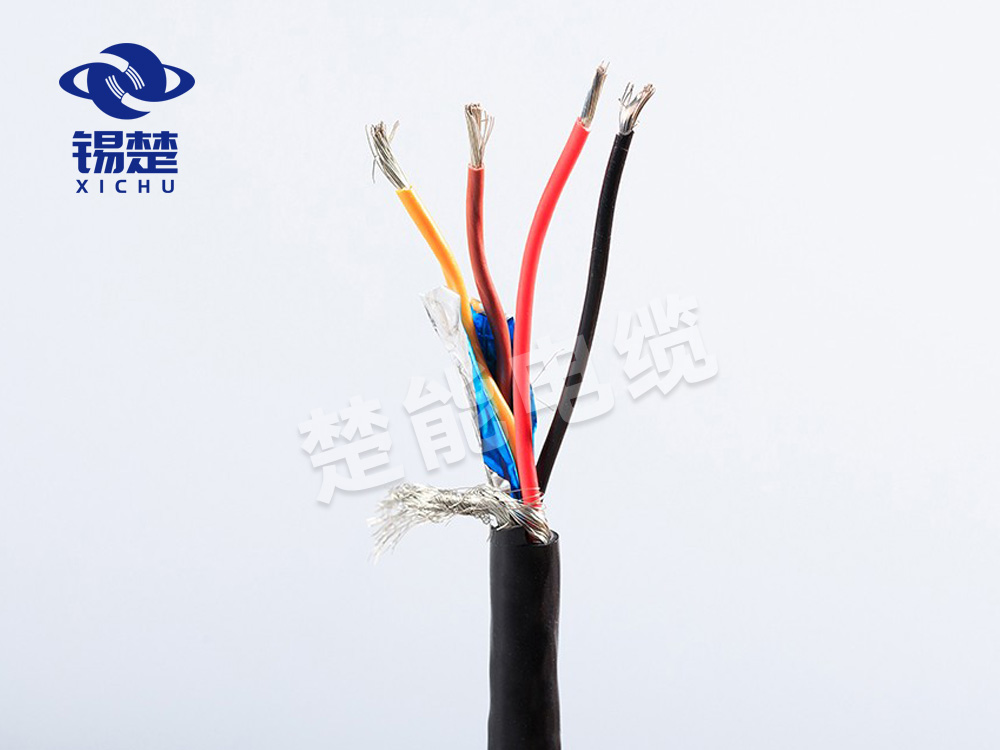

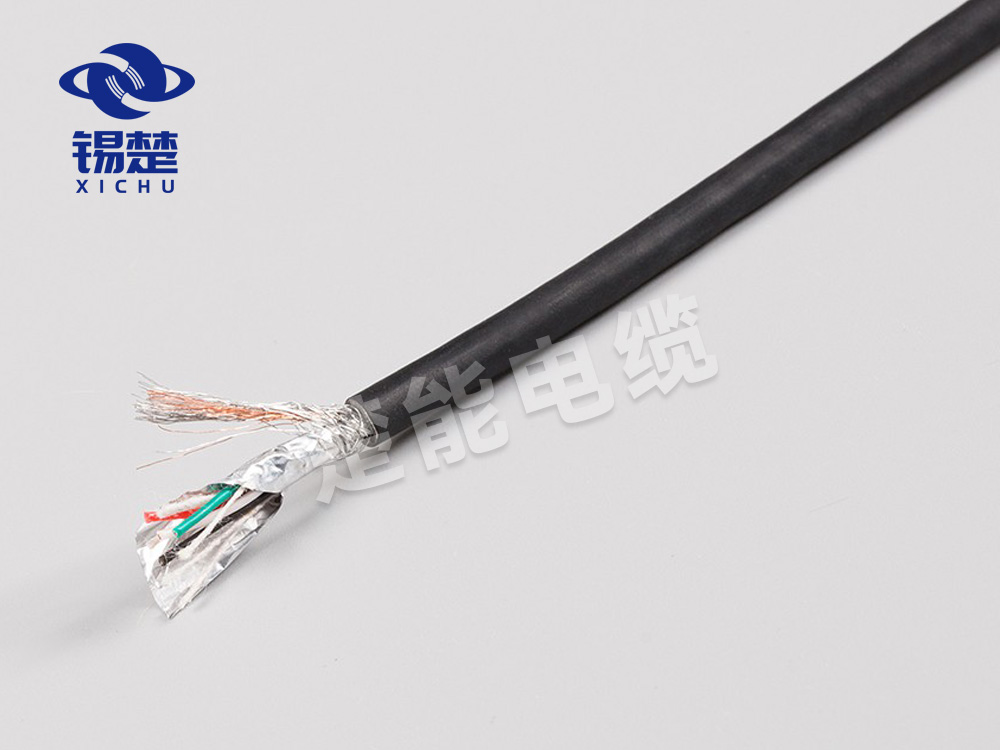

UL2464

技術參數

額定溫度:80C

額定電壓:300V

參考標準:UL758 UL1581

阻燃測試:通過 VW-1 單根垂直阻燃測試

使用溫度:-15°C~80C

移動安裝:建議彎曲半徑26倍OD

耐彎曲: 拖鏈中使用反復彎曲次數21000 萬次

耐油污

UL2464產品參數 80℃ 300V
導體 CONDUCTOR				絕緣 INSULATION		鋁箔屏蔽 Al.Mylar Shied	護套 JACKET		最大導體電阻Max Resistance at 20℃
規格 AWG	構造 Construction (no/mm)	外徑 Diameter	芯數 （No.）	標稱厚度Nominal Thickness	外徑 Diameter	構造Construction	絕緣厚度 Insulation thickness(mm)	外徑 Diameter	Ω/km
28	7/0.127	0.38	3	0.25	0.88	AXB	0.8	3.7	223.75
			4					3.9
			5					4.2
			6					4.5
			7					4.5
			8					4.8
			9					5.1
			10					5.3
			11					5.4
			12					5.4
			13					5.7
			14					5.7
			15					5.9
			25				1	7.6
			37					8.3
			50					9.6
26	7/0.16	0.48	3	0.25	0.98	AXB	0.8	3.9	139.73
			4					4.2
			5					4.5
			6					4.8
			7					4.8
			8					5.1
			9					5.5
			10					5.8
			11					5.9
			12					5.9
			13					6.2
			14					6.2
			15					6.5
			25				1	8.3
			37					9.2
			50					10.6
以上數據僅供參考，不作為正式的設計依據，產品規格以雙方確認的規格書承認為準！

UL2464產品參數 80℃ 300V
導體 CONDUCTOR				絕緣 INSULATION		鋁箔屏蔽 Al.Mylar Shied	護套 JACKET		最大導體電阻Max Resistance at 20℃
規格 AWG	構造 Construction (no/mm)	外徑 Diameter	芯數 （No.）	標稱厚度Nominal Thickness	外徑 Diameter	構造Construction	絕緣厚度 Insulation thickness(mm)	外徑 Diameter	Ω/km
24	11/0.16	0.16	2	0.25	1.11	AXB	0.8	4	93.3
			3					4.2
			4					4.5
			5					4.8
			6				0.9	5.3
			7					5.3
			8					5.6
			9					6
			10					6.4
			11					6.6
			12					6.6
			13					6.8
			14					6.8
			15					7.2
			25				1	8.9
			37					9.9
			50					11.4
22	17/0.16	0.76	2	0.25	1.26	AXB	0.9	4.6	55
			3					4.8
			4					5
			5					5.5
			6				1	6
			7					6
			8					6.5
			9					7
			10					7.4
			11					7.6
			12					7.6
			13					7.9
			14					7.9
			15					8.3
			25				1.1	10.4
			37					11.5
			50					13.3
以上數據僅供參考，不作為正式的設計依據，產品規格以雙方確認的規格書承認為準！
