UL10369
-
產品說明/ DESCRIPTION

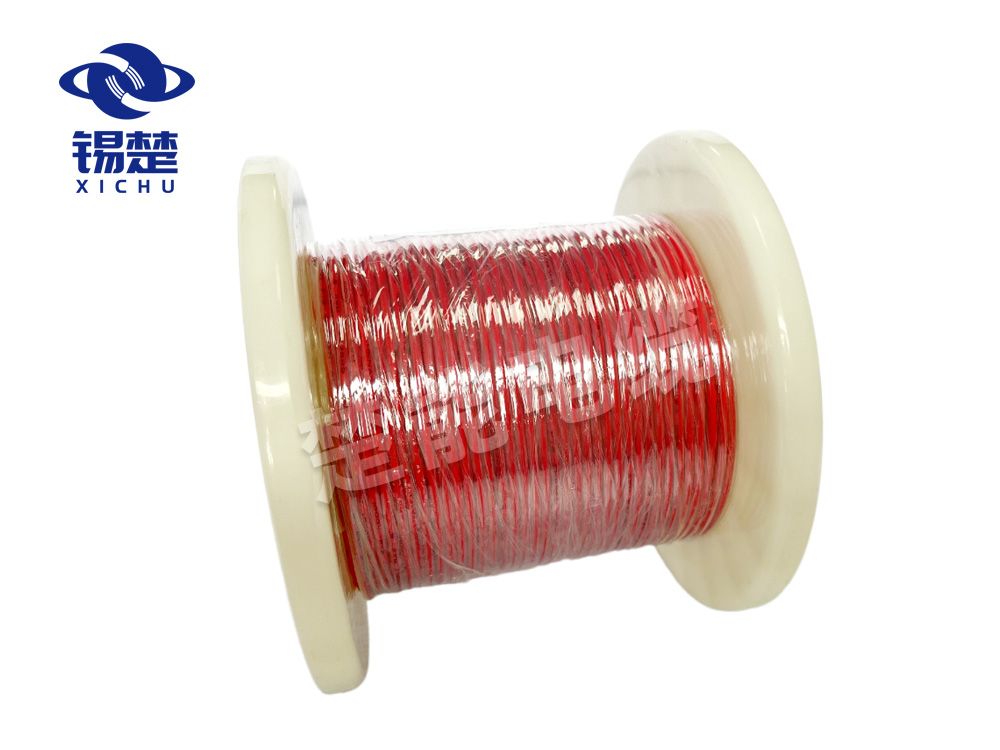

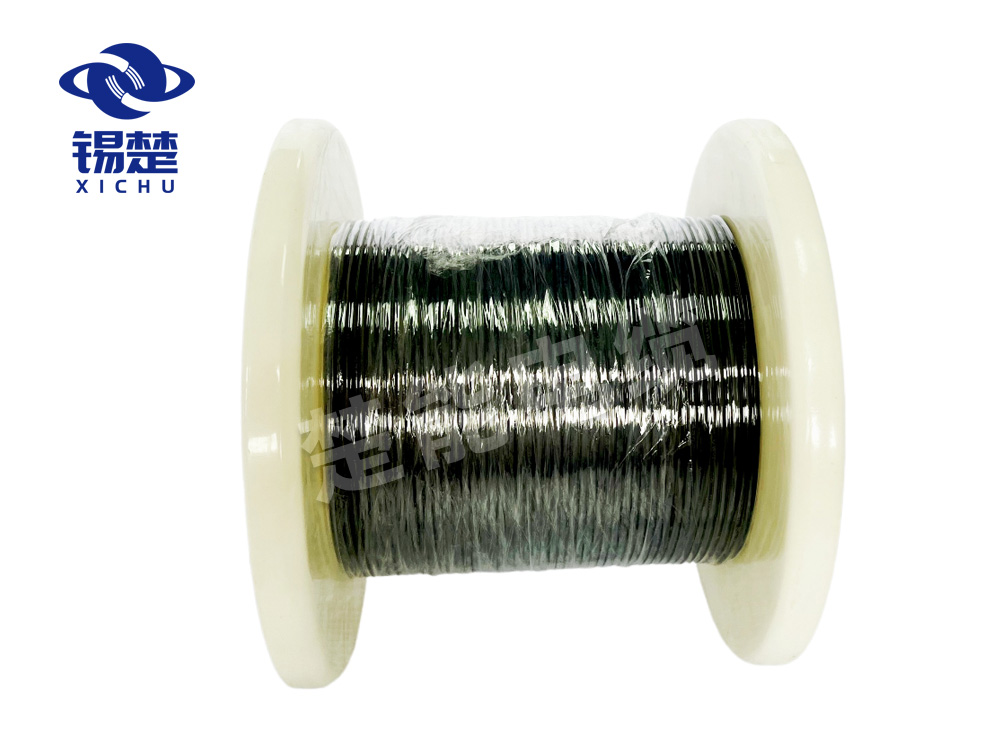

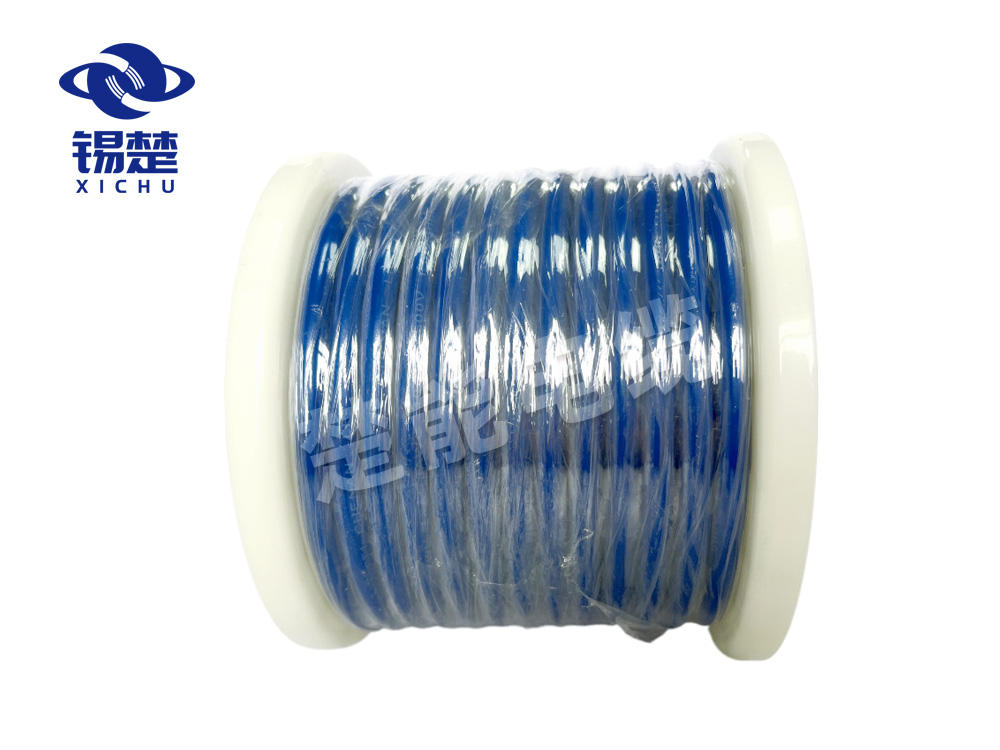

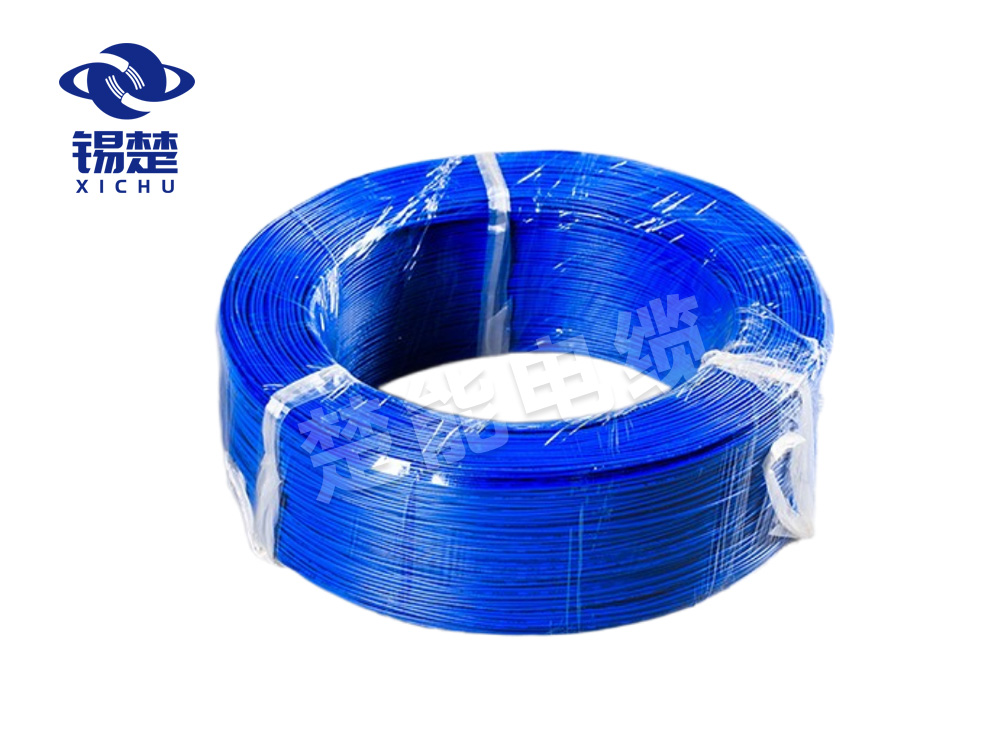

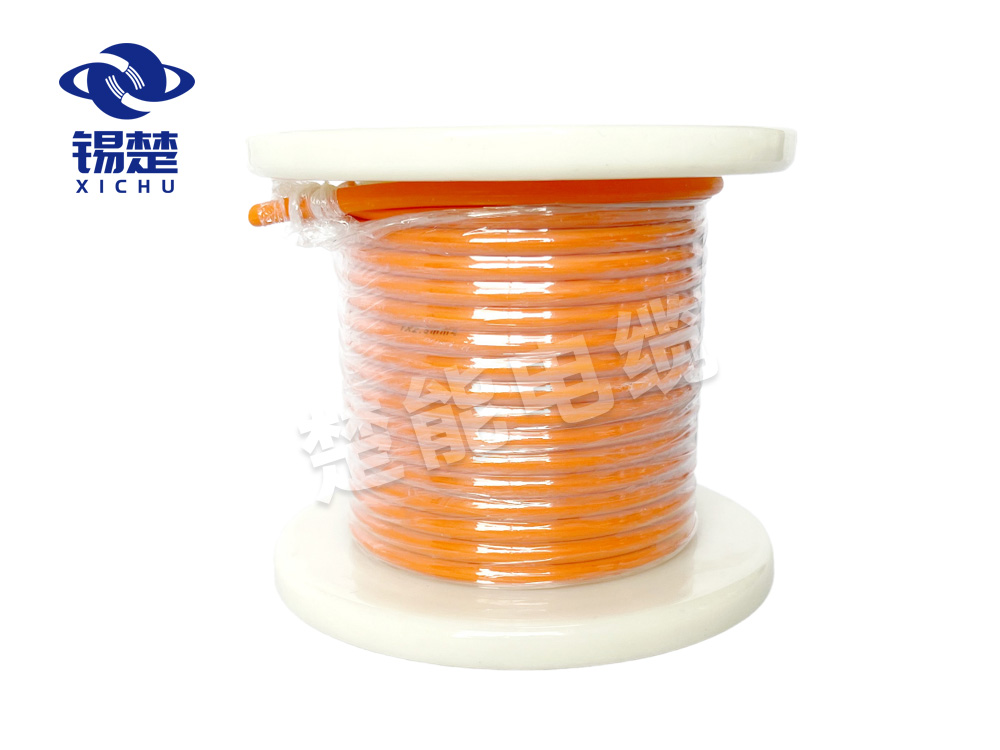

UL10369 交聯聚乙烯絕緣電線
額定溫度：105℃；
額定電壓：600V
顏色可選：藍、黑、棕、綠、紅、紫、白、黃、橙（可定制）
參考標準：UL758，UL1581
導體使用實心或絞合圓形 鍍錫銅或裸銅
XLPE絕緣，符合ROHS、REACH環保標準
通過UL 水平及CSA FT2阻燃測試
使用標準絕緣厚度、易裁線、易剝皮
產品廣泛用于一般電子，電器設備內部連接線
-
產品參數/ PARAMETER
UL10369產品參數 105℃ 600V 導體線規(AWG) 導體結構 Conductor 導體外徑 絕緣厚度 電纜外徑 最大導體電阻（Ω/kft） (AWG) Construction
(no/mm)Conductor outer
diameter(mm)Insulation
thickness(mm)Wire O.D
(mm)Max Cond. Resistance
（Ω/km ,20oC）26 7/0.16 0.48 0.51 1.60 150 24 11/0.16 0.61 0.51 1.75 94.2 22 17/0.16 0.76 0.51 1.90 59.4 20 26/0.16 0.94 0.51 2.10 36.7 18 16/0.254 1.15 0.51 2.40 23.2 16 26/0.254 1.50 0.51 2.70 14.6 14 41/0.254 1.88 0.51 3.10 8.96 12 65/0.254 2.36 0.51 3.60 5.64 10 105/0.254 3.10 0.51 4.35 3.55 以上數據僅供參考，不作為正式的設計依據，產品規格以雙方確認的規格書承認為準！
