UL3832
-
產品說明/ DESCRIPTION

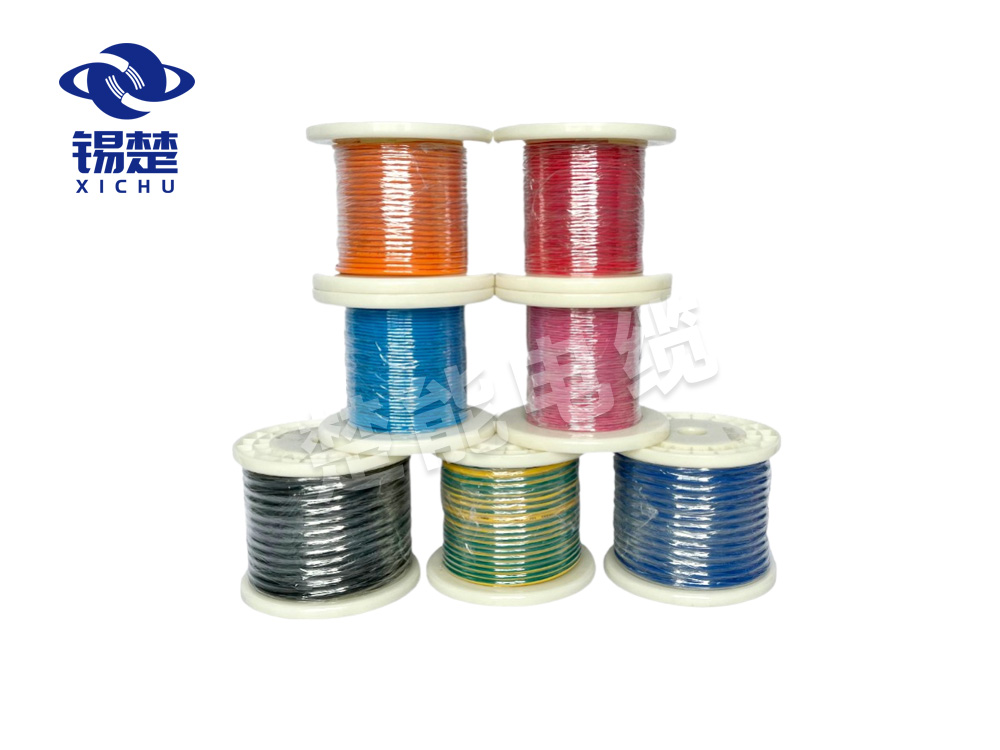

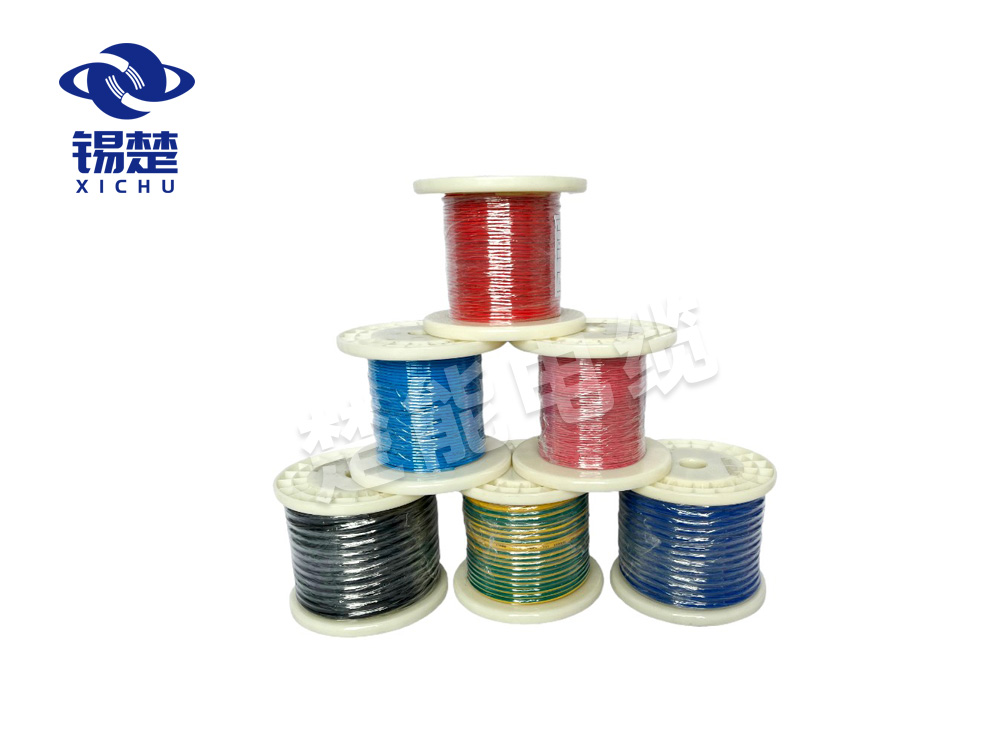

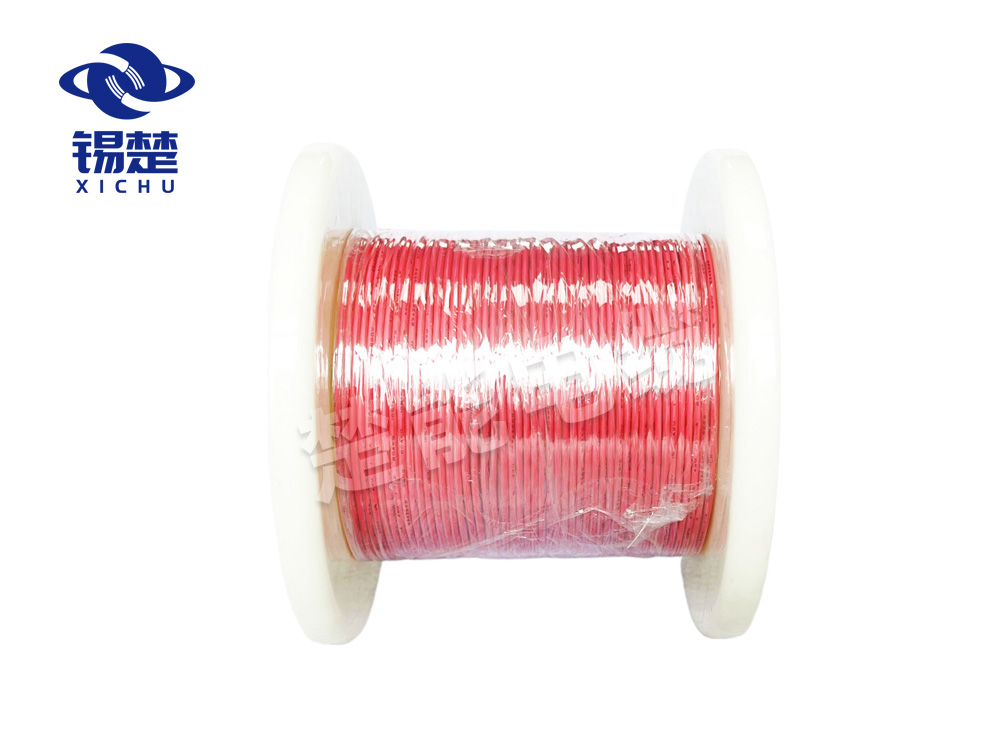

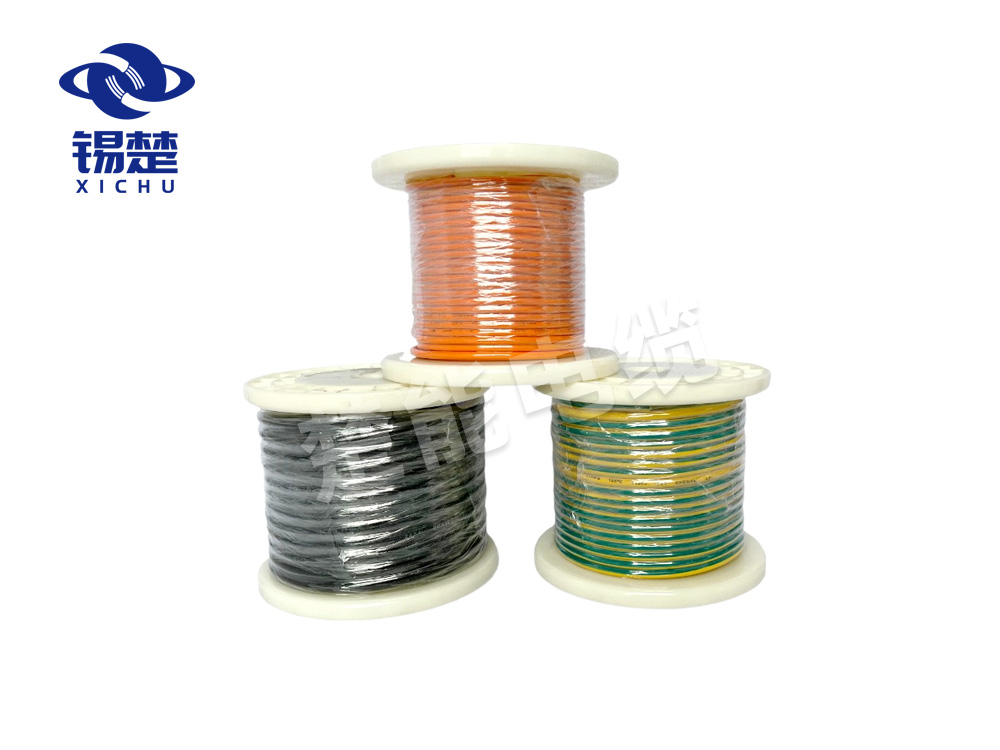

UL3832 新能源高壓動力線
額定溫度：105℃
額定電壓：1500V
顏色可選：藍、黑、棕、綠、紅、紫、白、黃、橙（可定制）
參考標準：UL758，UL1581
導體使用實心或絞合圓形 鍍錫銅或裸銅
XLPE絕緣，符合ROHS、REACH環保標準
通過UL 水平及CSA FT2阻燃測試
使用標準絕緣厚度、易裁線、易剝皮
產品廣泛用于一般電子，電器設備內部連接線，主要用于電力儲能系統中直流側的電池模塊之間、電池簇之間、電池簇與匯流箱及電池簇與儲能變流器之間的連接，具有優異的電氣性能，低煙、無鹵、阻燃性能
-
產品參數/ PARAMETER
UL3832產品參數 105℃ 1500V 導體線規(AWG) 導體結構 Conductor 導體外徑 絕緣厚度 電纜外徑 最大導體電阻（Ω/kft） (AWG) Construction
(no/mm)Conductor outer
diameter(mm)Insulation
thickness(mm)Wire O.D
(mm)Max Cond. Resistance
（Ω/km ,20oC）20 26/0.16 0.94 1.04 3.15 36.7 18 16/0.254 1.15 1.04 3.40 23.2 16 26/0.254 1.50 1.04 3.70 14.6 14 41/0.254 1.88 1.19 4.40 8.96 12 65/0.254 2.36 1.19 4.90 5.64 10 105/0.254 3.10 1.19 5.60 3.55 8 168/0.254 4.25 1.60 7.60 2.23 6 266/0.254 5.35 1.60 8.70 1.40 4 420/0.254 6.70 1.60 10.10 0.88 3 532/0.254 7.55 1.60 10.90 0.70 2 665/0.254 8.45 1.60 11.80 0.55 1 836/0.254 9.50 1.98 13.70 0.44 1/0 1045/0.254 10.60 1.98 14.80 0.35 2/0 1330/0.254 12.00 1.98 16.20 0.28 3/0 1672/0.254 13.45 1.98 17.60 0.22 4/0 2109/0.254 14.85 1.98 19.00 0.17 以上數據僅供參考，不作為正式的設計依據，產品規格以雙方確認的規格書承認為準！
