電線電纜專家

高阻燃、高絕緣、高韌性 使用壽命大于20年, 生產效率提高40%

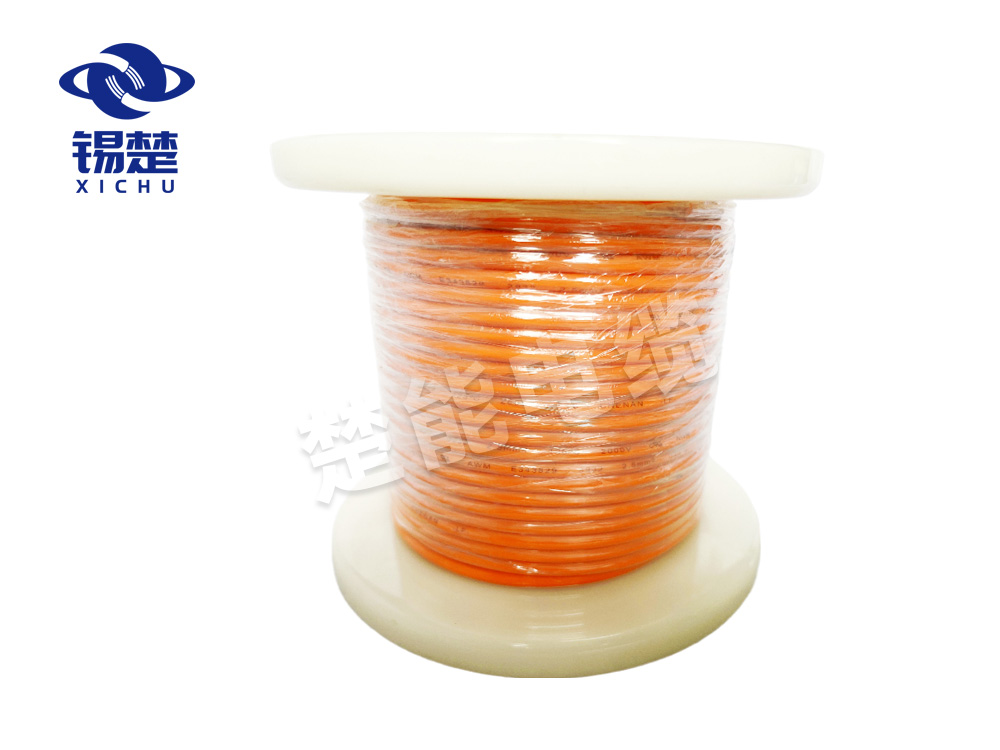

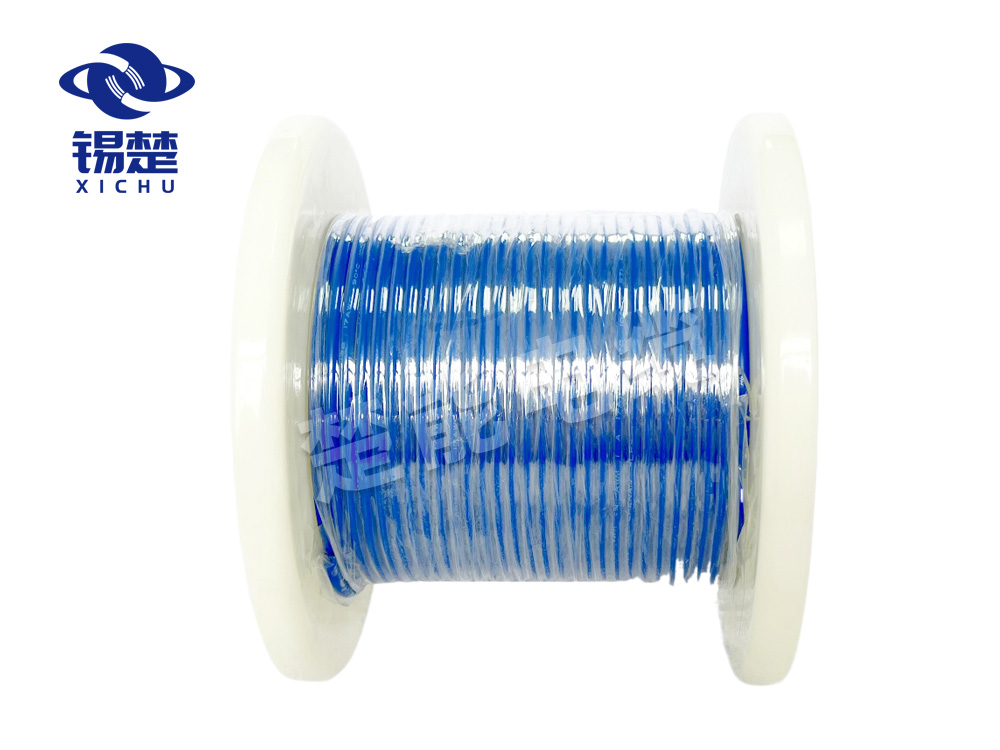

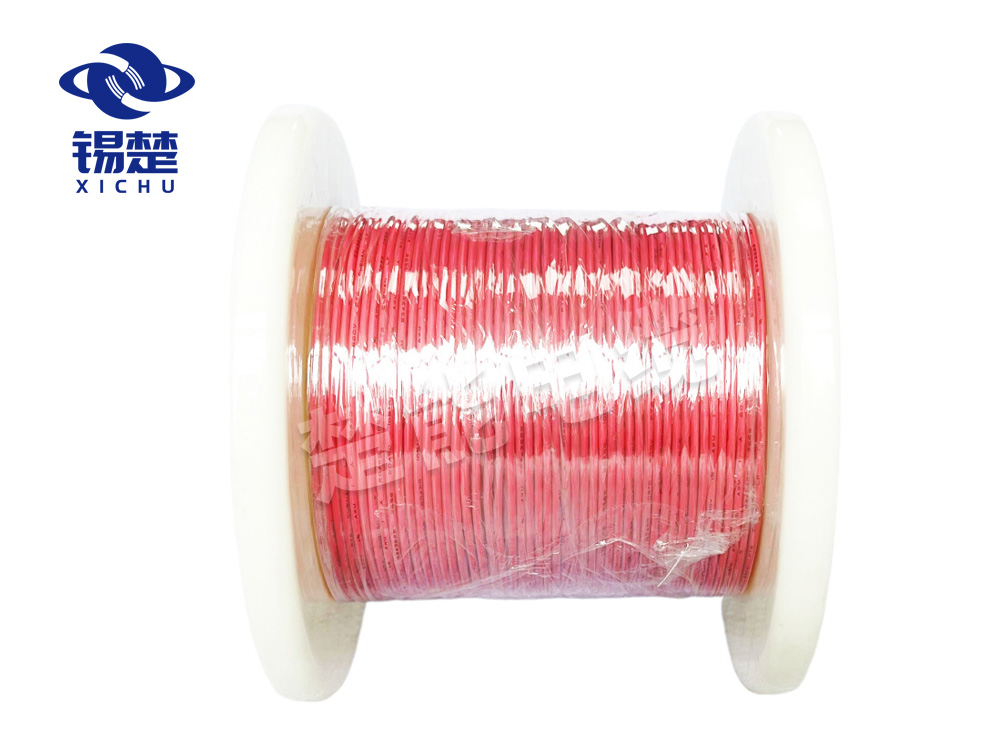

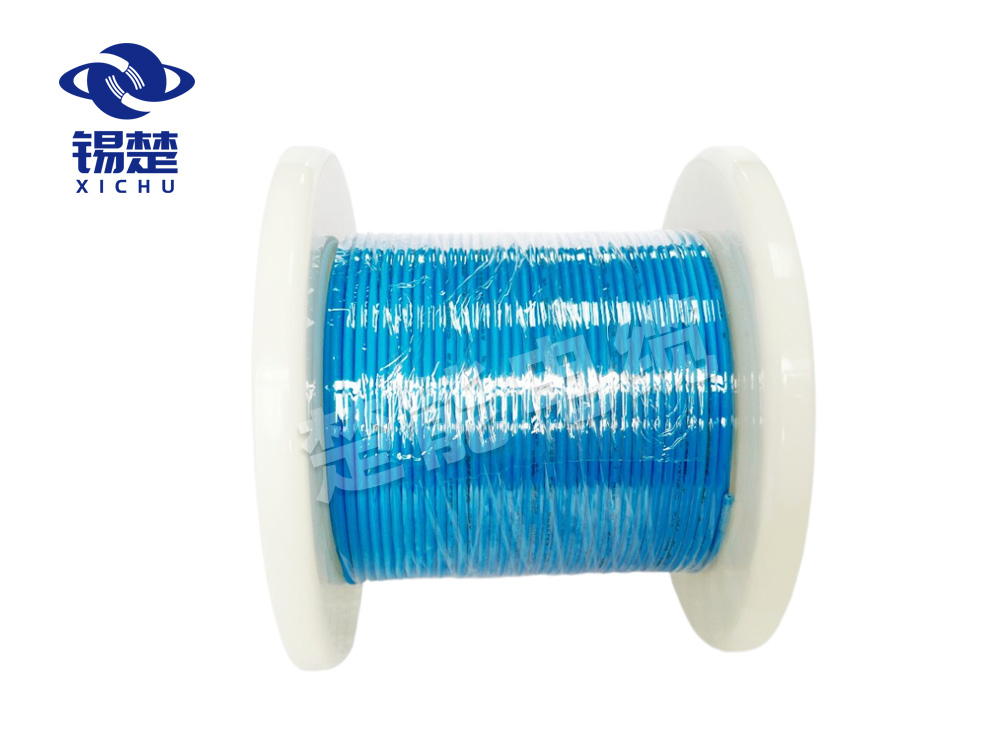

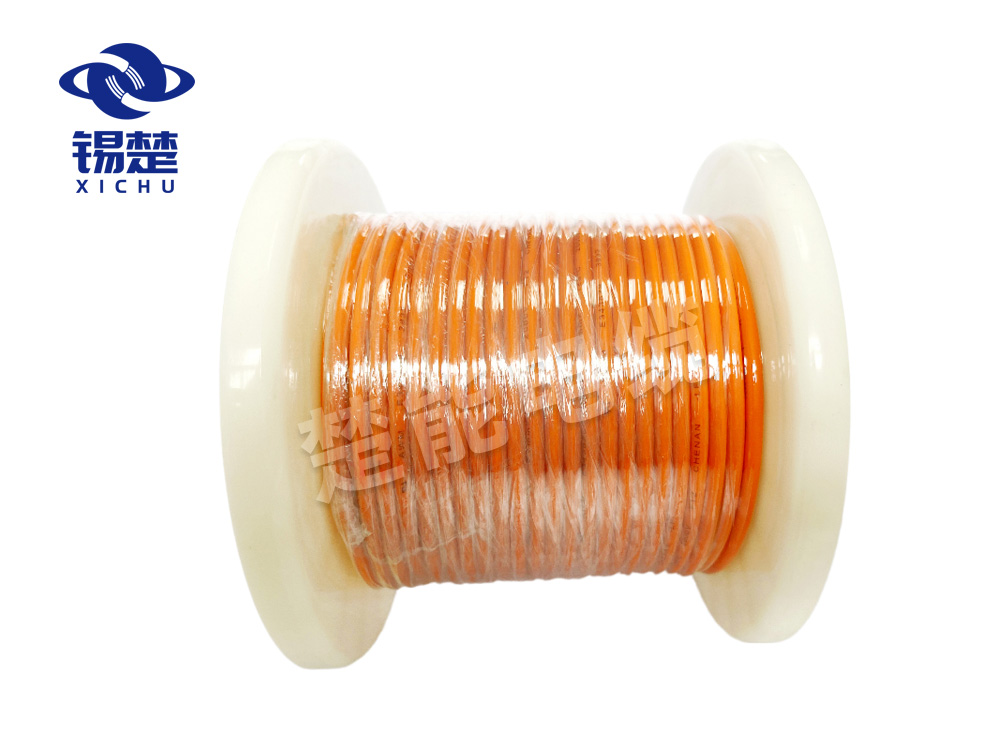

UL3817

產品說明/ DESCRIPTION

額定溫度:125oC

額定電壓:3000V AC

顏色可選:藍、黑、棕、綠、紅、紫、白、黃、橙(可定制)

執行標準:UL758,UL1581

導體使用單根或絞合 鍍錫銅或裸銅

絕緣采用XLPE 交聯聚乙烯絕緣

通過UL 水平及CSA FT2 垂直燃燒

絕緣厚度均勻,易剝,易裁

環保要求:符合RoHS標準

產品廣泛用于一般電子,電器設備內部連接線,主要用于電力儲能系統中直流側的電池模塊之間、電池簇之間、電池簇與匯流箱及電池簇與儲能變流器之間的連接,具有優異的電氣性能,低煙、無鹵、阻燃性能

產品參數/ PARAMETER
UL3817 產品參數 125℃ 3000V
導體線規(AWG)導體結構 Conductor導體外徑絕緣厚度電纜外徑最大導體電阻(Ω/kft)
(AWG)Construction
 (no/mm)
Conductor outer
 diameter(mm)
Insulation
thickness(mm)
Wire O.D
(mm)
Max Cond. Resistance
(Ω/km ,20oC)
307/0.100.30 0.58 1.55 381
287/0.1270.38 0.58 1.65 239
267/0.160.48 0.58 1.75 150
2411/0.160.61 0.58 1.90 94.2
2217/0.160.76 0.58 2.05 59.4
2026/0.160.94 0.58 2.25 36.7
1816/0.2541.15 0.58 2.50 23.2
1626/0.2541.50 0.58 2.80 14.6
1441/0.2541.88 0.58 3.20 8.96
1265/0.2542.36 0.58 3.65 5.64
10105/0.2543.10 0.58 4.40 3.55
8168/0.2544.25 1.15 6.60 2.23
6266/0.2545.35 1.53 8.50 1.40
4420/0.2546.70 1.53 9.80 0.88
3532/0.2547.55 1.53 10.70 0.70
2665/0.2548.45 1.53 11.60 0.55
1836/0.2549.50 2.04 13.70 0.44
1/01045/0.25410.60 2.04 14.80 0.35
2/01330/0.25412.00 2.04 16.20 0.28
3/01672/0.25413.45 2.04 17.60 0.22
4/02109/0.25414.85 2.04 19.00 0.17
以上數據僅供參考,不作為正式的設計依據,產品規格以雙方確認的規格書承認為準!
